AC Metal Muhafazalı Halka Ana Hücreyi Modern Güç Dağıtımı için Güvenilir Yapan Nedir?

AC metal mahfazalı halka ana şalt sistemigüç sürekliliğini, operasyonel güvenliği, arıza izolasyonunu ve kurulum verimliliğini artırmak için tasarlanmış kompakt bir orta gerilim dağıtım çözümüdür. Anahtarlama, koruma, izolasyon ve topraklama işlevlerini metal bir mahfaza içinde birleştiren bu ekipman, özellikle kentsel dağıtım ağları, endüstriyel tesisler, ticari binalar, altyapı projeleri ve yenilenebilir enerji uygulamaları için uygundur. Bu kılavuz, yapısını, çalışma prensibini, temel teknik parametrelerini, güvenlik özelliklerini, uygulama senaryolarını ve doğru konfigürasyonun seçilmesine yönelik pratik hususları açıklamaktadır.

İçindekiler

• 1. AC Metal Muhafazalı Halka Ana Şalt Cihazını Anlamak
• 2. Orta Gerilim Dağıtımında Neden Önemlidir?
• 3. Şalt Sistemi Nasıl Yapılandırılmıştır?
  • Anahtarlama ve Koruma Bileşenleri
  • Kablo ve Bağlantı Bölmeleri
  • Metal Muhafaza ve Güvenlik Tasarımı
• 4. Halka Ana Sistem Nasıl Çalışır?
• 5. Hangi Teknik Parametreler En Çok Önemlidir?
• 6. Enerji Dağıtım Projeleri için Temel Faydalar
• 7. Yaygın Olarak Nerelerde Kullanılır?
• 8. Alıcılar Sipariş Vermeden Önce Neleri Kontrol Etmelidir?
• 9. Kurulum, Çalıştırma ve Bakım Hususları
• 10. Hava Yalıtımlı ve Gaz Yalıtımlı Konfigürasyonlar
• 11. Sıkça Sorulan Sorular
• 12. Sonuç

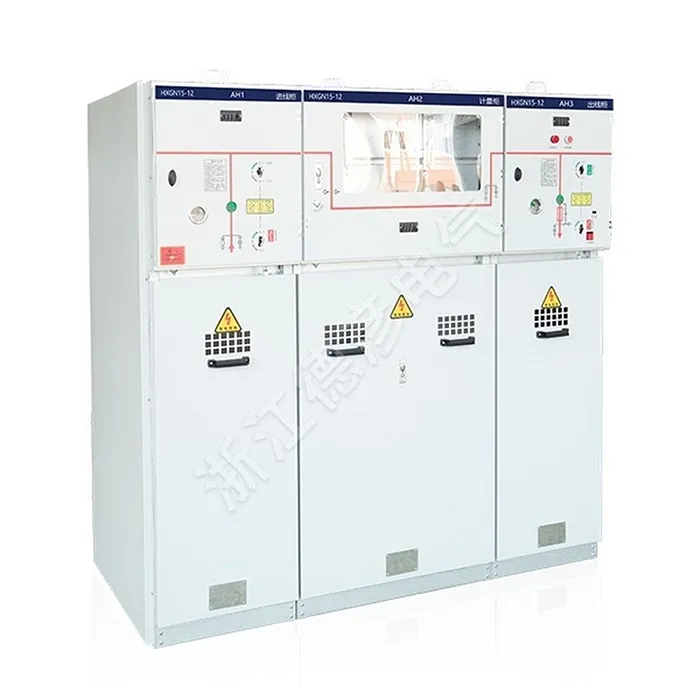

1. AC Metal Muhafazalı Halka Ana Şalt Cihazını Anlamak

AC metal mahfazalı halka ana şalt cihazı, bir halka veya radyal dağıtım ağı içindeki elektrik gücünü almak, dağıtmak, değiştirmek, izole etmek ve korumak için tasarlanmış bir orta gerilim elektrik dağıtım tertibatıdır. İlgili anahtarlama ve koruma ekipmanlarını topraklanmış bir metal muhafaza içine yerleştirerek orta gerilim uygulamaları için kompakt ve düzenli bir çözüm oluşturur.

IEC 62271-200 uyarınca, AC metal mahfazalı anahtarlama donanımı ve kontrol donanımı, 1 kV'nin üzerinde ve 52 kV'a kadar (dahil) nominal gerilimi olan ekipmanı kapsar. Halka ana üniteler bu ekipmanın pratik bir şeklidir ve orta gerilim kablo dağıtım sistemleriyle yaygın olarak ilişkilidir.

"Ana halka" terimi, kabinin kendisinden ziyade ağ düzenlemesini tanımlar. Tipik bir halka ağında güç, bir dağıtım noktasına iki yönden ulaşabilir. Bir kablo bölümünde arıza meydana gelirse, kalan ağ alternatif yoldan güç almaya devam ederken etkilenen bölüm izole edilebilir.

Proje sahipleri için bu mimari, dağıtımdaki en önemli zorluklardan birini ele alıyor: ekipman boyutunu, işletim karmaşıklığını ve güvenlik risklerini kontrol ederken elektrik hizmetini sürdürmek.

2. Orta Gerilim Dağıtımında Neden Önemlidir?

Modern güç ağları, güvenilir hizmeti sürdürürken artan yükleri karşılamalıdır. Endüstriyel tesisler, ticari kompleksler, hastaneler, ulaşım tesisleri, veri merkezleri ve yenilenebilir enerji tesisleri, uzun süreli elektrik kesintilerine her zaman tahammül edemez.

Düzgün tasarlanmış bir halka ana sistemi çeşitli avantajlar sağlar:

• Tedarik sürekliliği:Halka konfigürasyonu izole edilmiş bir arızadan sonra alternatif bir güç yolu sağlayabilir.
• Arıza izolasyonu:Operatörler, tüm dağıtım ağını gereksiz yere kapatmadan etkilenen bölümün bağlantısını kesebilir.
• Kompakt kurulum:Entegre anahtarlama ekipmanı, bazı geleneksel düzenlemelerle karşılaştırıldığında ayak izini azaltır.
• Operasyonel güvenlik:Metal mahfazalar, topraklama düzenlemeleri, kilitler ve konum göstergesi operasyonel risklerin azaltılmasına yardımcı olur.
• Esnek konfigürasyon:Proje gereksinimlerine göre yük anahtarları, devre kesiciler, sigortalar, akım transformatörleri, gerilim transformatörleri ve topraklama ayırıcılarının farklı kombinasyonları tasarlanabilmektedir.

Bu özellikler, alanın sınırlı olduğu ve elektrik hizmetinin sürekliliğinin büyük bir tasarım önceliği olduğu yerlerde halka ana şalt sistemini özellikle değerli kılar.

3. Şalt Sistemi Nasıl Yapılandırılmıştır?

Konfigürasyonlar üreticiye ve voltaj sınıfına göre değişmekle birlikte, tipik bir AC metal mahfazalı halka ana anahtarlama tertibatı birkaç işlevsel bölümü birleştirir. Bu bölümleri anlamak, alıcıların teknik teklifleri daha doğru değerlendirmesine yardımcı olur.

Anahtarlama ve Koruma Bileşenleri

Anahtarlama bölümünde yük kesici anahtarlar, vakumlu devre kesiciler, sigortalı anahtar kombinasyonları, ayırıcılar ve topraklama anahtarları bulunabilir. Uygun düzenleme, ekipmanın öncelikle fider anahtarlaması, transformatör koruması, arıza kesintisi veya bu işlevlerin bir kombinasyonu için tasarlanıp tasarlanmadığına bağlıdır.

Bir yük kesme anahtarı genellikle normal yük akımını değiştirmek için tasarlanırken, bir devre kesici daha kapsamlı arıza kesme özelliği sağlar. Sigortaların kullanıldığı yerlerde sigorta anahtarı kombinasyonu, uygun bir uygulama aralığında transformatör ve fider koruması sağlayabilir.

Bu nedenle alıcılar asla kabini yalnızca nominal akımına göre değerlendirmemelidir. Koruma felsefesinin tamamı transformatöre, besleyiciye, kabloya ve yukarı/aşağı yönde koruma sistemine uygun olmalıdır.

Kablo ve Bağlantı Bölmeleri

Kablo bölmesi, şalt sistemi ile harici orta gerilim ağı arasında arayüz sağlar. Tasarıma bağlı olarak kablo uçları, topraklama anahtarları, akım trafoları, gerilim trafoları, aşırı gerilim koruma elemanları veya diğer aksesuarları içerebilir.

Doğru kablo uyumluluğu önemlidir. Gerekli kablo boyutu, sonlandırma tipi, yalıtım seviyesi, faz aralığı ve kurulum yöntemi ekipman üretiminden önce onaylanmalıdır.

Metal Muhafaza ve Güvenlik Tasarımı

Metal mahfaza, enerjili bileşenleri çevredeki ortamdan ayırır ve dahili ekipman için tanımlanmış bir mekanik yapı oluşturur. Uygun bölümlendirme aynı zamanda dahili arızaların sonuçlarını sınırlamaya da yardımcı olabilir.

Kilitleme mekanizmaları bir diğer önemli özelliktir. Mekanik veya elektriksel kilitlemeler, enerjili bir devre bağlı kalırken topraklama anahtarının kapatılması gibi güvenli olmayan çalışma sıralarının önlenmesine yardımcı olabilir.

Daha yüksek riskli kurulumlar için iç ark sınıflandırması ve basınç tahliye düzenlemeleri genel güvenlik tasarımının bir parçası olarak dikkate alınmalıdır. Ticari olarak temin edilebilen bazı RMU sistemleri, tanımlanmış test koşullarına göre iç ark performansını belirtir ve bu da kesin sınıflandırmanın neden varsayılmak yerine doğrulanması gerektiğini gösterir.

4. Halka Ana Sistem Nasıl Çalışır?

Temel çalışma prensibi basittir. Birkaç dağıtım noktası, döngülü bir orta gerilim ağı üzerinden bağlanır. Her halka ana ünitesi ağın bir bölümünü kontrol eder ve bir transformatöre veya aşağı yöndeki yüke bağlantı sağlayabilir.

Normal çalışma sırasında ağ, tanımlanmış bir açık noktayla veya yardımcı program tarafından onaylanan başka bir yapılandırmayla çalışabilir. Bir kablo arızası meydana gelirse, operatörler veya otomatik koruma sistemi etkilenen bölümü tanımlayıp izole edebilir. Ağın sağlıklı kısımları daha sonra mevcut besleme yolundan enerji almaya devam edebilir.

Bu düzenleme her halkanın otomatik olarak kesintisiz güç sağladığı anlamına gelmemektedir. Gerçek süreklilik ağ tasarımına, koruma koordinasyonuna, anahtarlama prosedürlerine, otomasyona, yedekliliğe ve yardımcı işletim gereksinimlerine bağlıdır.

Bu nedenle genel dağıtım şemasının kalitesi de şaltın kendisi kadar önemlidir.

5. Hangi Teknik Parametreler En Çok Önemlidir?

Ekipmanın yalnızca gerilim ve akıma göre seçilmesi ciddi proje sorunları yaratabilir. Tam bir teknik spesifikasyonda elektrik, mekanik, çevresel ve güvenlik parametreleri dikkate alınmalıdır.

IEC 62271-200 özellikle önemlidir çünkü belirtilen voltaj aralığı dahilinde AC metal mahfazalı anahtarlama donanımı ve kontrol donanımı için gereklilikleri belirler. Yüksek gerilim anahtarları, devre kesiciler, anahtar-sigorta kombinasyonları, ayırıcılar ve topraklama anahtarları dahil olmak üzere bireysel bileşenler için başka standartlar geçerli olabilir.

6. Enerji Dağıtım Projeleri için Temel Faydalar

Kompakt Kaplama Alanı

Halka ana şalt sistemi, çeşitli dağıtım fonksiyonlarını nispeten kompakt bir düzenleme içinde birleştirmek üzere tasarlanmıştır. Bu özellikle zemin alanının pahalı olduğu kentsel trafo merkezlerinde, ticari binalarda, endüstriyel tesislerde ve altyapı projelerinde kullanışlıdır.

Geliştirilmiş Operasyonel Esneklik

Çoklu anahtarlama işlevleri, operatörlerin seçilen besleyicileri, transformatörleri veya kablo bölümlerini ağ işletim planına göre izole etmesine olanak tanır. Bu, bakım ve arıza yönetimi prosedürlerini basitleştirebilir.

Gelişmiş Personel Koruması

Metal mahfazalar, topraklama sistemleri, kilitlemeler, bölümlendirme ve uygun ark performansı sınıflandırmaları, birden fazla koruma katmanı oluşturabilir. Ancak bu özelliklerin gerçek ürün test belgelerine göre doğrulanması gerekir.

Azaltılmış Dağıtım Karmaşıklığı

Düzgün yapılandırılmış bir RMU, besleyici anahtarlama ve trafo korumasını standart bir pakete entegre edebilir. Bu, birden fazla ayrı bileşenin montajına kıyasla mühendislik, nakliye, kurulum ve devreye almayı basitleştirebilir.

Modern Altyapıya Uygun

Aynı temel mimari, geleneksel kamu hizmeti dağıtımının yanı sıra endüstriyel, ticari, yenilenebilir enerji, ulaşım ve diğer orta gerilim uygulamalarını da destekleyebilir.

7. Yaygın Olarak Nerelerde Kullanılır?

AC metal mahfazalı halka ana şalt cihazı, çok çeşitli orta gerilim dağıtım ortamları için uygundur.

• Kentsel güç dağıtımı:Kompakt trafo merkezleri ve yer altı kablo ağları.
• Endüstriyel tesisler:Fabrikalar, işleme tesisleri, depolar ve üretim alanları.
• Ticari binalar:Alışveriş merkezleri, ofis kompleksleri, oteller ve büyük ticari gelişmeler.
• Kamu altyapısı:Havaalanları, demiryolu tesisleri, hastaneler, tüneller ve belediye projeleri.
• Yenilenebilir enerji:Güneş ve rüzgar enerjisi toplama ve dağıtım sistemleri.
• Konut geliştirmeleri:Büyük topluluklar ve konut projeleri için orta gerilim dağıtımı.
• Trafo merkezleri:Gelen ve giden besleyici yönetimi ve trafo koruması.

Ticari ve endüstriyel projeler genellikle kompakt boyutlara, güvenilir anahtarlamaya, basit bakıma ve net koruma koordinasyonuna öncelik verir. Yenilenebilir enerji projeleri uzaktan operasyona, çevresel dirence, izleme ve otomasyona daha fazla önem verebilir.

8. Alıcılar Sipariş Vermeden Önce Neleri Kontrol Etmelidir?

Orta gerilim şalt cihazının satın alınması basit bir fiyat karşılaştırmasından ziyade teknik bir karardır. Sipariş vermeden önce proje mühendisleri ve satın alma ekipleri ayrıntılı bir teknik program hazırlamalıdır.

1. Sistem voltajını doğrulayın.Nominal ve maksimum çalışma voltajı gereksinimlerini doğrulayın.
2. Yük akımını hesaplayın.Gerçek çalışma koşullarını dikkate almadan, yalnızca transformatör isim plakasından nominal akımı seçmeyin.
3. Kısa devre seviyesini belirleyin.Şalt donanımının kısa süreli ve tepe dayanım değerleri, ağ arıza hesaplamasına uygun olmalıdır.
4. Koruma yöntemini tanımlayın.Projenin yük anahtarlarına, vakumlu devre kesicilere, sigortalara veya bunların bir kombinasyonuna ihtiyaç duyup duymadığını belirleyin.
5. Kablo gereksinimlerini kontrol edin.Kablo tipi, sonlandırma, iletken boyutu ve mevcut kurulum alanı onaylanmalıdır.
6. Birbirine kenetlenme gereksinimlerini gözden geçirin.Gerekli çalışma sırasını ve güvenlik mantığını doğrulayın.
7. Çevre koşullarını doğrulayın.Sıcaklığı, rakımı, nemi, kirlilik seviyesini, sismik koşulları ve kurulum ortamını göz önünde bulundurun.
8. Test belgelerini isteyin.Geçerli tip testi raporlarını, rutin test kayıtlarını, sertifikaları, çizimleri ve teknik veri sayfalarını isteyin.
9. Bakım erişimini kontrol edin.Operatörlerin ekipmanı güvenli bir şekilde inceleyebilmesini, çalıştırabilmesini, test edebilmesini ve bakımını yapabilmesini sağlayın.
10. Gelecekteki genişlemeyi değerlendirin.Ek besleyiciler gerekebilecekse, üretimden önce modülerlik ve yedek kapasiteyi tartışın.

Projenin başlangıcında net bir teknik spesifikasyon, fiyat tekliflerindeki yanlış anlaşılmaları, yeniden tasarım çalışmalarını, teslimat gecikmelerini ve devreye alma sorunlarını önemli ölçüde azaltabilir.

9. Kurulum, Çalıştırma ve Bakım Hususları

İyi tasarlanmış şalt cihazları bile doğru kurulum ve çalıştırmayı gerektirir. Kurulum, üreticinin onaylı çizimlerine ve geçerli elektrik düzenlemelerine uygun olmalıdır. Kablo sonlandırma kalitesi özellikle önemlidir çünkü zayıf sonlandırma lokal elektrik stresine, aşırı ısınmaya veya yalıtım arızasına neden olabilir.

Proje ekipleri enerji vermeden önce mekanik çalışmayı, elektriksel kilitlemeleri, topraklama sürekliliğini, kablo bağlantılarını, koruma ayarlarını, yardımcı devreleri, gösterge sistemlerini ve diğer ilgili fonksiyonları doğrulamalıdır.

Rutin bakım, üreticinin talimatlarına ve gerçek çalışma ortamına göre yapılmalıdır. Çok kirli yerler, yüksek nem, sık değiştirme veya zorlu endüstriyel koşullar nedeniyle denetim aralıklarının ayarlanması gerekebilir.

Akıllı dağıtım sistemleri için isteğe bağlı izleme ve uzaktan kontrol fonksiyonları da düşünülebilir. Bu işlevler, sahanın kontrol mimarisiyle düzgün bir şekilde entegre edildiğinde operasyonel görünürlüğü iyileştirebilir ve anormal koşullara daha hızlı yanıt verilmesini destekleyebilir.

10. Hava Yalıtımlı ve Gaz Yalıtımlı Konfigürasyonlar

Halka ana şalt sistemi farklı yalıtım teknolojileri çerçevesinde tasarlanabilir. Hava yalıtımlı konfigürasyonlar birincil yalıtım ortamı olarak havayı kullanırken, gaz yalıtımlı tasarımlar kritik bileşenleri kapalı bir yalıtım ortamına yerleştirir. Bazı ürün gruplarında katı yalıtımlı çözümler de mevcuttur.

En iyi konfigürasyon, evrensel "en iyi" teknolojiden ziyade proje ortamına bağlıdır. Alıcılar alanı, bakım felsefesini, çevre gerekliliklerini, yaşam döngüsü hususlarını, yerel düzenlemeleri ve üreticinin mevcut test kanıtlarını değerlendirmelidir.

11. Sıkça Sorulan Sorular

AC metal mahfazalı halka ana şalt sistemi nedir?

Metal bir mahfaza içine yerleştirilmiş ve öncelikle halka veya radyal güç ağlarında anahtarlama, izolasyon, koruma ve dağıtım için tasarlanmış bir orta gerilim şalt sistemi tertibatıdır.

Halka ana şalt cihazıyla genellikle hangi voltaj aralığı ilişkilendirilir?

Birçok ticari RMU ürünü, 11 kV, 12 kV veya 24 kV sistemler gibi orta gerilim şebekeleri için tasarlanırken diğer konfigürasyonlar ek gerilim sınıflarını kapsayabilir. Doğru derecelendirme her zaman proje ağıyla eşleştirilmelidir.

Halka ana ünite elektrik kesintilerini önler mi?

Hiçbir ekipman her kesintiyi ortadan kaldıramaz. Bununla birlikte, bir halka düzenlemesi, arızalı bir bölümün izole edilmesine izin vererek, sağlıklı bölümlere alternatif bir besleme yolu üzerinden enerji verilmesine izin vererek besleme sürekliliğini iyileştirebilir.

Yük anahtarı ile devre kesici arasındaki fark nedir?

Bir yük anahtarının öncelikle normal yük akımını belirtilen kapasitesi dahilinde değiştirmesi amaçlanır. Bir devre kesici, arıza akımlarını kesmek ve aynı zamanda nominal performansı dahilinde normal anahtarlama görevlerini gerçekleştirmek için tasarlanmıştır. Koruma şeması hangi cihazın uygun olduğunu belirlemelidir.

IEC 62271-200 neden önemlidir?

IEC 62271-200, 1 kV'nin üzerinde ve 52 kV'a kadar (dahil) nominal gerilimler için AC metal mahfazalı anahtarlama donanımı ve kontrol donanımına ilişkin gereksinimleri belirtir. Uygulanabilir ekipmanın yapımını, test edilmesini ve performansını değerlendirmek için önemli bir referans sağlar.

Halka ana şalt sistemi açık havada kullanılabilir mi?

Evet, dış mekan versiyonları uygun muhafaza koruması ve çevresel dirençle tasarlanabilir. Ancak dış mekan kurulumu nem, sıcaklık, toz, korozyon, güneş ışığına maruz kalma ve saha koşullarının özel olarak dikkate alınmasını gerektirir.

Alıcının üreticiden hangi belgeleri istemesi gerekir?

Projeye bağlı olarak faydalı belgeler arasında teknik veri sayfası, tek hat şeması, genel düzenleme çizimi, kablo bağlantı şeması, tip testi belgeleri, rutin test kayıtları, kurulum kılavuzu, kullanım kılavuzu ve ilgili sertifikalar yer alabilir.

Doğru halka ana şalt cihazı nasıl seçilebilir?

Ağ voltajı, sürekli akım, arıza seviyesi, koruma felsefesi, kablo konfigürasyonu, yalıtım gereksinimleri, çevre koşulları, kurulum alanı, güvenlik gereksinimleri ve geçerli standartlarla başlayın. Bu parametreler daha sonra üreticinin test edilen ürün konfigürasyonuyla eşleştirilmelidir.

12. Sonuç

AC metal mahfazalı halka ana şalt cihazı, kompakt yapıyı, kontrollü anahtarlamayı, arıza izolasyonunu, topraklamayı ve koruma fonksiyonlarını entegre bir montajda birleştirdiğinden modern orta gerilim dağıtımında önemli bir rol oynar. Değeri özellikle tedarik sürekliliğinin, sınırlı kurulum alanının, operasyonel güvenliğin ve basitleştirilmiş dağıtım mimarisinin önemli olduğu ağlarda belirgindir.

Mühendisler ve satın alma ekipleri için en güvenilir yaklaşım, nominal akım veya kabin boyutu gibi tek bir spesifikasyona odaklanmak yerine, ekipmanın elektrik sisteminin tamamına göre seçilmesidir. Gerilim seviyesi, arıza akımı, izolasyon koordinasyonu, koruma stratejisi, çevresel koşullar, iç ark performansı, kablo düzenlemesi, kilitleme, test etme ve gelecekteki genişletmelerin tümü birlikte değerlendirilmelidir.
