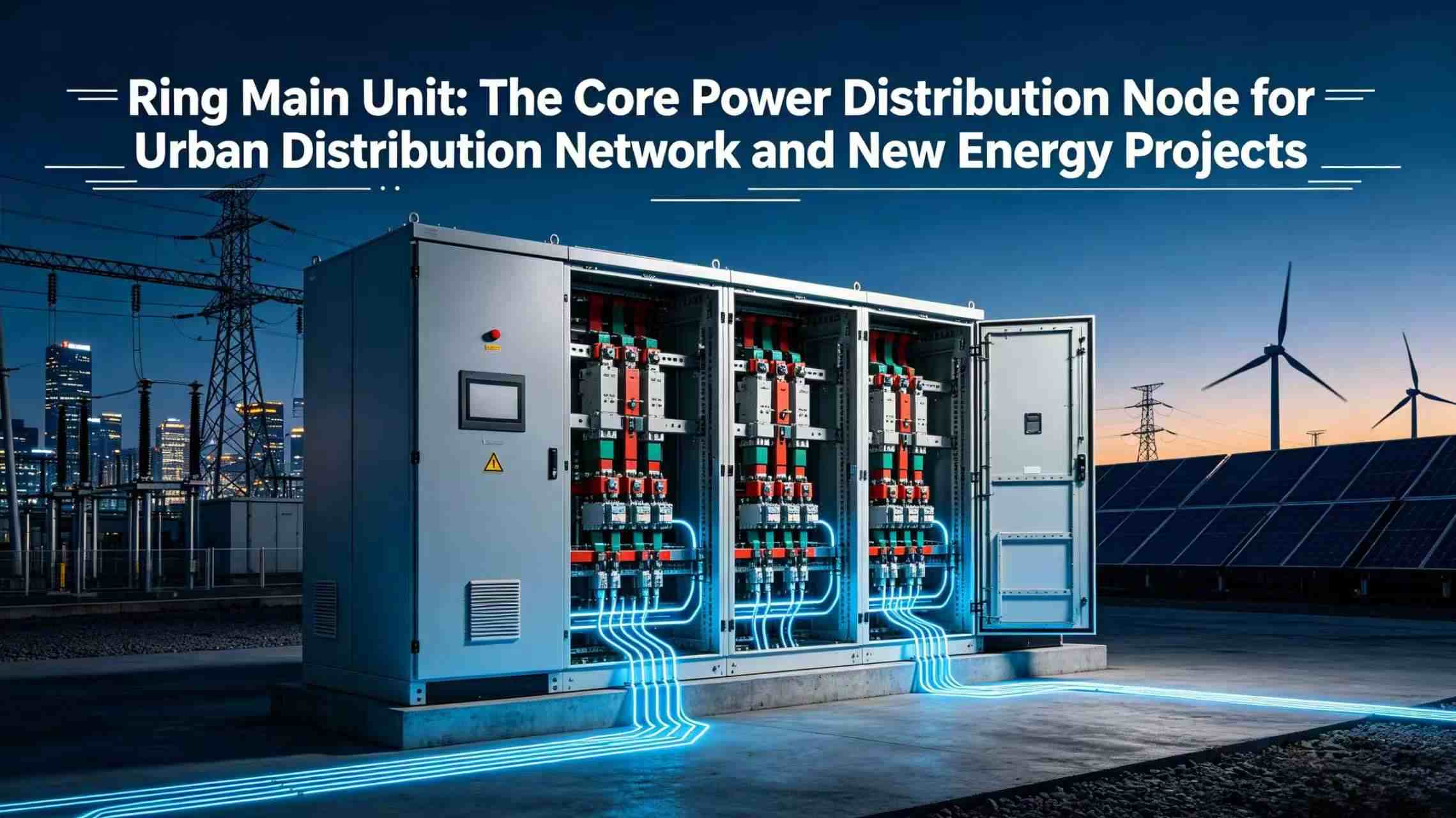

Ring Ana Ünitesi: Kentsel Dağıtım Ağı ve Yeni Enerji Projeleri için Çekirdek Güç Dağıtım Noktası

Kentsel elektrik şebekesinin yenilenmesi, dağıtılmış fotovoltaikler, enerji depolama ve şarj yığınlarının büyük ölçekli yaygınlaşmasıyla birlikte dağıtım ağlarının yapısı giderek daha karmaşık hale geldi. Halka güç kaynağı modu, yüksek güç kaynağı güvenilirliği ve küçük arıza etki aralığına sahiptir, böylece kentsel ve kasaba güç dağıtımı, endüstriyel parklar ve yeni enerji istasyonları için ana ağ oluşturma şeması haline gelir. Ring ana ünitesi, ring ağ yapılarında vazgeçilmez çekirdek şalt cihazıdır.

Halka ana ünitesi, esas olarak 10kV orta gerilim güç dağıtım ağlarına uygulanan, metal mahfazalı komple bir şalt cihazıdır. Güç dağıtımı, hat anahtarlama ve arıza izolasyonu işlevlerini üstlenerek birden fazla hattın halka düzeninde birbirine bağlanmasını sağlar. Hattın bir bölümünde bir arıza meydana geldiğinde, arıza olmayan alanlarda sürekli güç beslemesini garanti etmek için arızalı segmenti hızlı bir şekilde kesebilir, elektrik kesintisi süresini etkili bir şekilde kısaltabilir ve şebeke esnekliğini artırabilir.

I. Halka Ana Ünitelerinin Temel İşlevsel Değeri

1. Halka güç kaynağı yapılarını oluşturun:Çoklu dağıtım hatlarının ara bağlantısını gerçekleştirmek, geleneksel tek radyal güç kaynağı modunu kırmak ve yedek güç kaynağı kanalları sağlamak.

2. Hızlı arıza izolasyonu:Kısa devre ve topraklama arızaları durumunda devreleri hızlı bir şekilde kesmek, kazaların yayılmasını önlemek ve kendi kendini onaran dağıtım ağlarının temelini atmak için ikincil akıllı cihazlarla işbirliği yapın.

3. Rasyonel güç tahsisi:Şube güç dağıtım düğümleri olarak, elektrik enerjisini ticari bölgelere, konut topluluklarına, fabrikalara ve fotovoltaik yükseltme ünitelerine dağıtın.

4. Ekipman bakımı için güvenli izolasyon:Hat bakımı için güvenli çalışma koşulları oluşturmak ve bakım personelinin kişisel güvenliğini korumak için ayırıcılar aracılığıyla görünür kırılma noktaları oluşturun.

II. Halka Ana Ünitelerinin Ana Teknik Sınıflandırması

1. Hava Yalıtımlı Halka Ana Ünitesi (AIS)

Sezgisel bir yapıya ve uygun bakıma sahip, makul bir satın alma maliyetiyle yalıtım ortamı olarak atmosferik havayı kullanır.

Avantajları:Düşük bakım eşiği ve son derece çok yönlü yedek parçalar

Dezavantajları:Büyük kabin boyutu, nem ve toz gibi dış ortamlara karşı hassastır.

Uygulanabilir senaryolar:Uygun çevre koşullarına sahip iç mekan güç dağıtım odaları.

2. Gaz Yalıtımlı Ring Ana Ünitesi (GIS Gaz Dolabı)

Kapalı bir gaz tankı yapısını benimser ve ana yalıtım ve ark söndürme ortamı olarak yalıtım gazını kullanır ve mevcut pazarda ana ürün olarak hizmet verir.

Avantajları:Kompakt boyut, küçük zemin alanı, dış toz ve yoğuşmaya karşı güçlü direnç, yüksek koruma sınıfı

Uygulanabilir senaryolar:Dış mekan anahtarlama istasyonları, yer altı boru galerileri, dar enerji dağıtım alanları, fotovoltaik projeler ve eski kentsel enerji şebekelerinin yenilenmesi.

3. Katı Yalıtımlı Halka Ana Ünitesi (SIS)

Ana iletken bileşenleri bütünleşik olarak dökülmüş ve gaz dolgusu olmayan epoksi reçine ile kapsüllenmiş olup, üstün çevre koruma performansına sahiptir.

Avantajları:Gaz sızıntısı riski yok, çevreye güçlü uyum ve bakım gerektirmeyen mükemmel performans

Dezavantajları:Yüksek işleme teknolojisi gereksinimleri ve dahili bileşenlerin zor değiştirilmesi.

Uygulanabilir senaryolar:Sıkı çevre koruma ve patlamaya dayanıklılık gereksinimleri olan parklar ve önemli projeler.

III. Akıllı Yükseltme: Birincil-İkincil Entegre Komple Halka Ana Ünite Çözümleri

Geleneksel halka ana üniteler yalnızca birincil anahtarlama işlevlerini gerçekleştirir ve yeni tip güç sistemlerine uyum sağlayamaz. Şu anda endüstri, birincil-ikincil entegre komple çözümleri geniş çapta desteklemektedir: harici akıllı güç dağıtım terminalleriyle eşleşen, halka ana ünitelerin içine yerleşik akım ve gerilim sensörleri, kısmi deşarj izleme ve sıcaklık algılama üniteleri. Sistemin tamamı aşağıdaki işlevleri gerçekleştirebilir:

● İşletim verilerinin gerçek zamanlı uzaktan yüklenmesi
● Otomatik arıza tespiti, raporlama ve segment izolasyonu
● Uzaktan kapatma ve açma kontrolü
● Bağlantının aşırı ısınması ve iç yalıtım kusurlarına karşı erken uyarı

Not: Akıllı güç dağıtım terminalleri satın alınan yardımcı bileşenlerdir.Deyan Elektrikkabin yapısal tasarımı, kablolama, entegre montaj ve teslimat için genel devreye alma işlemlerinden sorumludur. Birincil-ikincil entegre halka ana üniteleri, yeni enerji kutusu trafo merkezleri ve akıllı kentsel güç dağıtım ağlarıyla geniş ölçüde eşleşen dağıtım otomasyonunun uygulanması için önemli taşıyıcılar olarak görev yapar.

IV. Ring Ana Ünite Seçiminde Dikkat Edilmesi Gereken Temel Faktörler

1. Çalışma ortamı:İç/dış mekan, nem, korozyon riski, alan büyüklüğü

2. Güç kaynağı şeması:Basit radyal güç kaynağı veya çift güç halkalı güç kaynağı

3. Yalıtım formu:Hava yalıtımı, gaz yalıtımı ve katı yalıtım arasında seçim

4. İşlevsel talepler:Birincil-ikincil entegrasyonla temel tip veya akıllı destek

5. Yük ölçeği, kısa devre kesme akımı, koruma sınıfı ve diğer elektriksel parametreler

Makul model seçimi, ilk yatırım ile uzun vadeli işletme ve bakım maliyetlerini dengeleyebilir ve ekipmanın on yıldan fazla istikrarlı çalışmasını sağlar.

Zhejiang Deyan Electric'e Kısa Giriş

Zhejiang Deyan Electric Co., Ltd.orta ve alçak gerilim komple güç dağıtım ekipmanlarına ve entegre güç dağıtım çözümlerine odaklanmaktadır. Şirket, hava yalıtımlı halka ana üniteleri, gaz yalıtımlı şalt cihazları ve komple dış mekan anahtarlama istasyonlarını içeren birincil şalt cihazlarını bağımsız olarak üretmektedir. Proje taleplerine göre akıllı izleme komponentleri, akıllı güç dağıtım terminalleri, kutu tipi trafo merkezleri, yüksek ve alçak gerilim şalt kabinleri ve prefabrik kabin komple sistemleri ile entegre primer-sekonder entegre komple çözümler sunabilmektedir.

Ürünleri kentsel enerji şebekesinin iyileştirilmesi, endüstriyel ve ticari park enerji dağıtımı, dağıtılmış fotovoltaik enerji santralleri, enerji depolama projeleri, demiryolu taşımacılığı, belediye altyapısı ve diğer senaryolara yaygın olarak uygulanmaktadır. Şirket, ön şema tasarımı ve parametre seçimi teknik desteği sağlayan profesyonel bir teknik ekiple özelleştirilmiş ana şemaları, entegre montajı ve genel fabrika devreye almayı desteklemektedir.

Halka ana üniteleri ve komple güç dağıtım ekipmanlarının tedariki ve plan danışmanlığı talepleriniz varsa lütfen Deyan Elektrik ile iletişime geçin. Çeşitli enerji mühendisliği projeleri için emniyetli, güvenilir ve uygun maliyetli komple güç dağıtım çözümleri sunmaya devam ediyoruz.
