Yüksek Gerilim Kablo Branşman Kutusu (Dış Mekan Anahtarlama İstasyonu)

Deyan Electric, entegre Ar-Ge, üretim ve hizmete sahip profesyonel bir endüstriyel elektrik tedarikçisidir. Yüksek Gerilim Kablo Branşman Kutusu (Dış Mekan Anahtarlama İstasyonu), 6-35kV dağıtım ağları için kompakt, hava koşullarına dayanıklı bir dış mekan anahtarlama istasyonudur. Görünür bağlantı kesme noktalarına ve güvenilir topraklamaya sahip, tamamen yalıtımlı geçmeli konnektörler aracılığıyla güvenli kablo dallandırma, bağlantı ve izolasyon sağlar. Bu yerden tasarruf sağlayan çözüm, şebeke genişletmeyi ve bakımı kolaylaştırır.

Talep Gönder

Ürün Açıklaması

Yüksek Gerilim Kablo Branşman Kutusu (Dış Mekan Anahtarlama İstasyonu), 6-35kV dağıtım ağları için kompakt, hava koşullarına dayanıklı bir dış mekan anahtarlama istasyonudur ve uluslararası standart teknolojileri içeren gelişmiş bir gaz yalıtımlı dış mekan halka ana ünitesidir. Yüksek Gerilim Kablo Branşman Kutuları 12/24kV dağıtım ağları için tasarlanmıştır; tamamen yalıtılmış SF6 yalıtımı, modüler yapı ve zorlu ortamlara uygun bakım gerektirmeyen çalışma özelliklerine sahiptir. Genişletilebilir otomasyon işlevlerini destekleyerek endüstriyel parklar, kentsel alanlar ve ticari merkezler arasında güvenilir güç dağıtımı sağlarken şebeke zekasını da kolaylaştırır.

Ürün Parametresi (Şartname)

Proje Adı			Birim	Yük anahtarı
Proje Adı			Birim	C-Yük Anahtarlama Ünitesi	F-Kombinasyon Elektrik Ünitesi	V- Devre Kesici Ünitesi
Nominal gerilim			KV	12/24	12/24	12/24
Nominal frekans			Hz.	50	50	50
Nominal akım			A	630	125	630
Nominal Transfer Akımı			A		1750
Nominal Yalıtım Seviyesi	1 dk Güç Frekansı Dayanım Gerilimi (Fazdan Toprağa)	dönüşümlü olarak, muhalefette	KV		42/65
	1 dk Güç Frekansı Dayanım Gerilimi (Fazdan Toprağa)	Molalar arasında	KV		48/79
	Yıldırım darbe gerilimi	dönüşümlü olarak, muhalefette	KV		75/125
	Yıldırım darbe gerilimi		KV		85/145
Nominal Kısa Devre Kesme Akımı			kV	20	315	20
Nominal Kısa Devre Kapama Akımı			KA	50	80	50
Nominal Kısa Devre Kapama Akımı (Topraklama Anahtarı)			KA	50		50
Nominal Kısa Süreli Dayanım Akımı		Ana devre	ka	20	20	20
Nominal Kısa Süreli Dayanım Akımı		Topraklama Anahtarı	KA	20	20	20
Nominal Kısa Süreli Süre		Ana devre	S	4		4
Nominal Kısa Süreli Süre		Topraklama Anahtarı	S	4	4	4
Nominal Tepe Dayanım Akımı		Ana devre	KA	50		50
Nominal Tepe Dayanım Akımı		Topraklama Anahtarı	KA	50	50	50
İç Ark Testi (İçten Yanma Ark Testi)			A	630	20kA/0,5s	630
Nominal kapalı çevrim kesme akımı			A	630	Sigortayla sınırlı	630
Nominal aktif yük kesme akımı			A	10	Sigortayla sınırlı	25
Nominal Kablo Şarj ve Kesme Akımı			Saniye	5000	17.4	3000
Mekanik ömür		Yükleme/Bağlantıyı Kesme Anahtarı	Saniye	3000	5000	3000
		Topraklama Anahtarı	Saniye		3000	10000
		Vakumlu Devre Kesici	Mpa
SF6 Gaz Basıncı (20°C'de Mutlak Basınç)					0.035
Yıllık Yıldırım Çarpması Oranı					Yıllık ≤%0,025
Hava Odası ve Sigorta Borusu için Koruma Derecesi					IP67
Muhafaza ve Muhafaza Koruma Derecesi					IP4X

Ürün Özelliği ve Uygulaması

Kompakt Dış Mekan Tasarımı

Tam Çevre Koruması

Gelişmiş Gaz Yalıtım Teknolojisi

Esnek Modüler Yapılandırma

Bakım Gerektirmeyen Çalışma

Başvuru Siteleri

◇ Kompakt ikincil trafo merkezleri

◇ Küçük sanayi ve madencilik işletmeleri

◇ Rüzgar santralleri

◇ Oteller, alışveriş merkezleri, ofis binaları, ticari merkezler vb.

◇ C- Yük şalter ünitesi

◇ D-Direct kablo bağlantı ünitesi

◇ Topraklama anahtarlı De- Direct kablo bağlantı ünitesi

◇ F- Yük ayırıcı-sigorta kombinasyon ünitesi

◇ V- Vakumlu devre kesici ünitesi

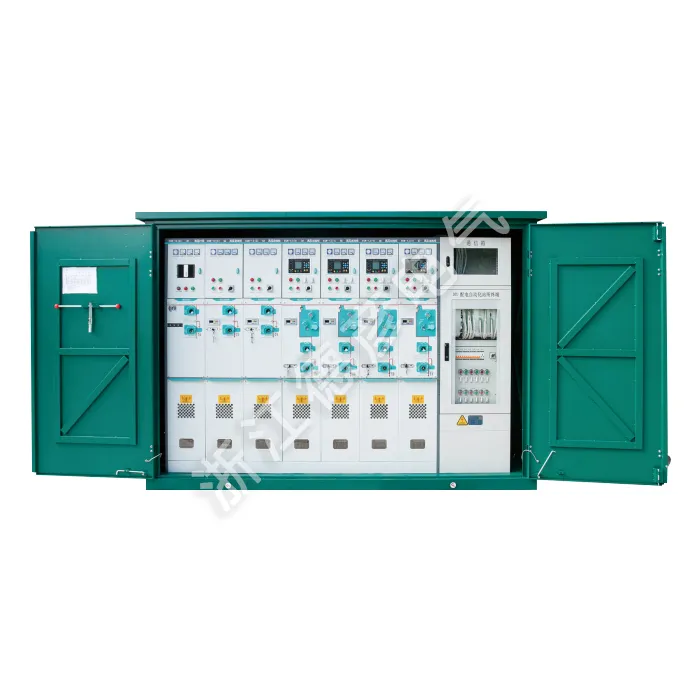

High Voltage Cable Branch Box (Outdoor Switching Station)
