Ring Ana Ünitesi veya Kutu Tipi Trafo Merkezi: Projenizin Hangisine İhtiyacı Var?

10-35kV dağıtım projelerinde ring ana ünitesi (RMU) ve kutu tipi trafo merkezi aynı tasarım incelemesinde sıklıkla bahsedilmektedir. Her ikisi de kompakt olduğundan ve her ikisi de fabrikada üretildiğinden, bazen rakip seçenekler olarak değerlendirilirler. Değiller. Karar, planladığınız düğümle ilgili tek bir soruya bağlı: Bu noktanın voltajı düşürmesi ve düşük voltajlı gücü dağıtması mı gerekiyor, yoksa yalnızca hatları değiştirmesi, bölümlere ayırması ve bağlaması mı gerekiyor?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELEKTRİK)Her iki ürün grubunu da üreten , aşağıda pratik sınırları ortaya koyuyor.

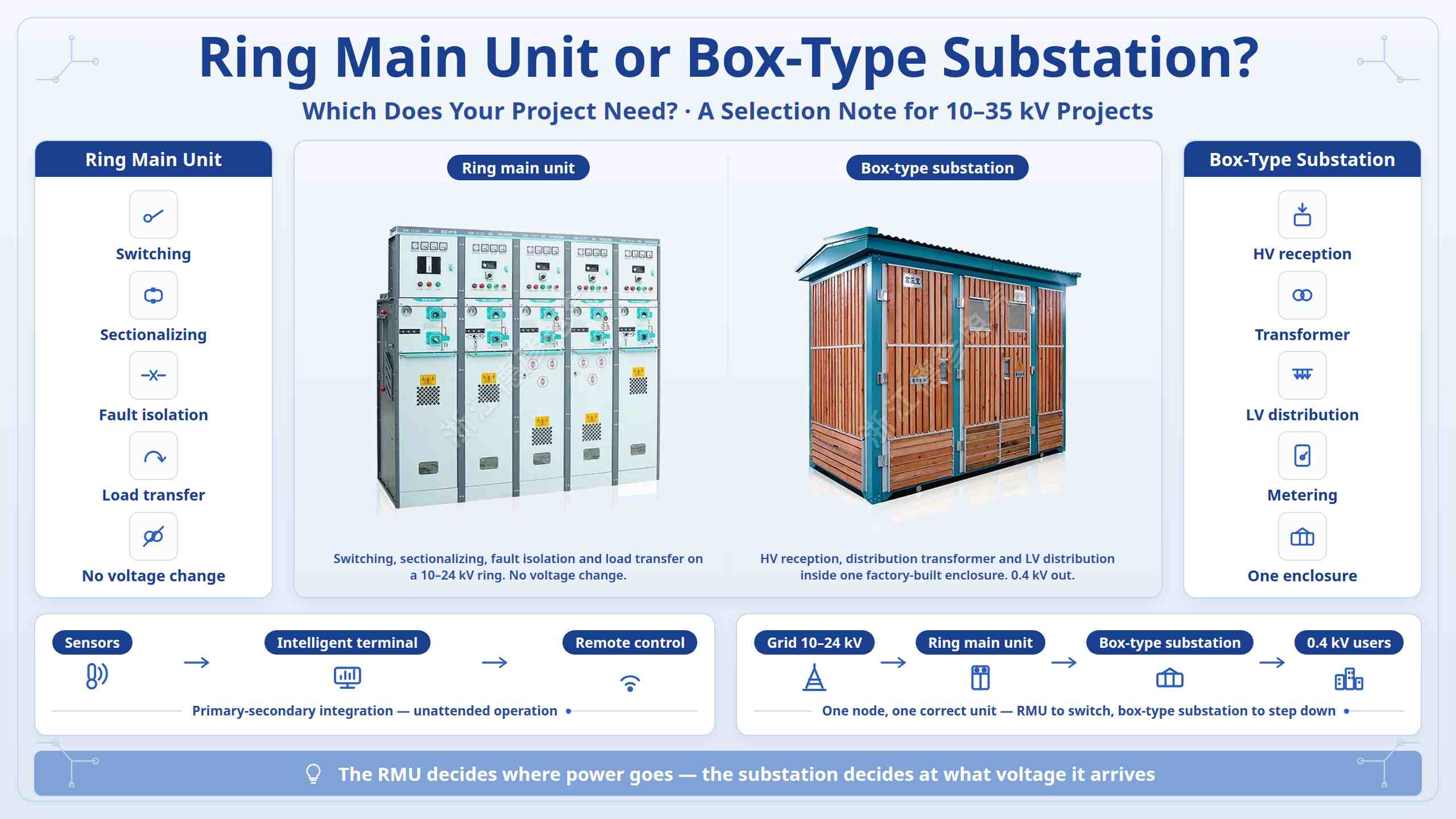

I. İki Farklı İş

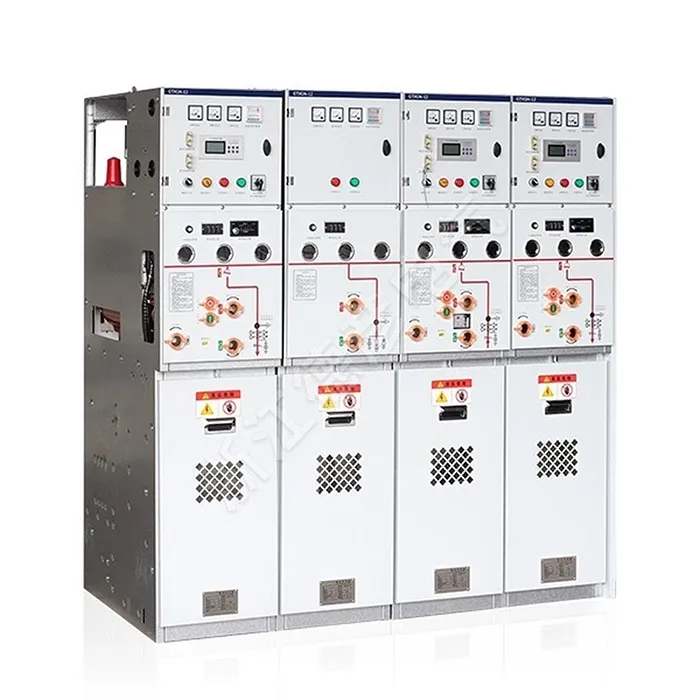

Halka ana ünitesi, 10-24kV orta gerilim halka ağlarında kullanılan metal mahfazalı şalt cihazıdır. Dahili bileşenleri yük ayırıcılar, topraklama ayırıcıları ve sigortalardır. Anahtarlama, hat bölümlendirme, arıza izolasyonu ve yük aktarımı işlemlerini gerçekleştirir, böylece bir kablo bölümündeki arıza, halkanın geri kalanına giden besleme kesintiye uğramadan kesilebilir. Voltajı değiştirmez.

Kutu tipi bir trafo merkezi, yüksek voltajlı güç alımını, bir dağıtım transformatörünü ve düşük voltajlı güç dağıtımını (ölçüm ve muhafazayla birlikte) tamamen kapalı, hareketli bir çelik yapıda birleştirir. Fabrikada prefabrik olarak bir bütün olarak teslim edilir ve çıkışı son kullanıcılar için düşük voltajlı güçtür.

Tek satırda: RMU gücün nereye gideceğine karar verir; kutu tipi bir trafo merkezi hangi gerilime ulaşacağına ve nasıl dağıtılacağına karar verir.

II. Modeli Senaryonuzla Eşleştirme

Çift güç halka beslemesi ile kentsel kablo yenilemesi ve RMU için yerel azaltma çağrısı yok. 0,4kV çıkış gücüne ihtiyaç duyan yük noktaları (konut mahalleri, atölyeler, ticari bölgeler, şarj istasyonları) kutu tipi bir trafo merkezi gerektirir. Dış mekan, dar, nemli veya tozlu alanlar, sızdırmaz tankı çok daha az denetimle yoğuşmaya, toza ve tuzlu sise direnen gaz yalıtımlı bir RMU'yu tercih eder. Fotovoltaik, depolama ve şarj yığını projeleri her ikisini de kullanır: yükseltici kutu trafo merkezleri ve şebekeye bağlı dolaplar dönüşüm ve şebeke bağlantısını yönetirken, gaz yalıtımlı RMU'lar kontrollü bir alan içerisinde toplama ve anahtarlamayı gerçekleştirir.

III. Çoğu Projede Birlikte Çalışıyorlar

Birçok kutu tipi trafo merkezinin içinde, yüksek gerilim giriş ve çıkış üniteleri, yük kesme anahtarlarına sahip halka ana ünitelerdir. RMU anahtarlama bileşenidir; trafo merkezi, etrafına dönüşüm ve düşük voltaj dağıtımı ekleyen muhafazadır. Bu nedenle sınır rekabetçi olmaktan ziyade pratiktir; eğer bir düğüm yalnızca geçiş yapıyor ve bölümlere ayrılıyorsa bir RMU belirtin; eğer aynı zamanda kademeli olarak dağıtılması gerekiyorsa, kutu tipi bir trafo merkezi belirtin; ve eğer bu istasyon aynı zamanda bir halka ağının parçasını oluşturuyorsa, ikisi birlikte belirtilir. Her ikisi için de mevcut ana akım, birincil-ikincil entegrasyondur: kabin içindeki sensörler ve izleme üniteleri, harici bir akıllı dağıtım terminaliyle eşleştirilmiştir; gerçek zamanlı veri yüklemeyi, otomatik arıza tespitini ve izolasyonu, uzaktan anahtarlama kontrolünü ve gözetimsiz çalışmayı mümkün kılar.

IV. Modeli Onaylamadan Önce Neleri Doğrulamalı?

Öncelikle ağın radyal mi yoksa çift güç halkası mı olduğunu belirleyin; bu tek başına bir RMU'nun gerekli olup olmadığını belirler. Daha sonra koordineli koruma ayarlarıyla nominal gerilimi (10/24/35kV), nominal akımı ve kısa devre kesme akımını doğrulayın; Gerektiğinde GB 50058'e göre patlamaya dayanıklı ekipmanla birlikte alan, nem, toz, tuz sisi ve koruma sınıfı gibi saha koşulları; ve trafo kapasitesi, giden devreler ve olası yer değiştirme gibi yük gereksinimleri. İlk maliyeti kullanım ömrü maliyetine göre tartın: hava yalıtımlı ekipman, özel bakım personeli ile kuru iç mekan sahalarına uygundur, gaz yalıtımlı ekipmanın ön maliyeti daha yüksektir ancak dış mekan veya incelenmesi zor sahalardaki bakımı azaltır.
