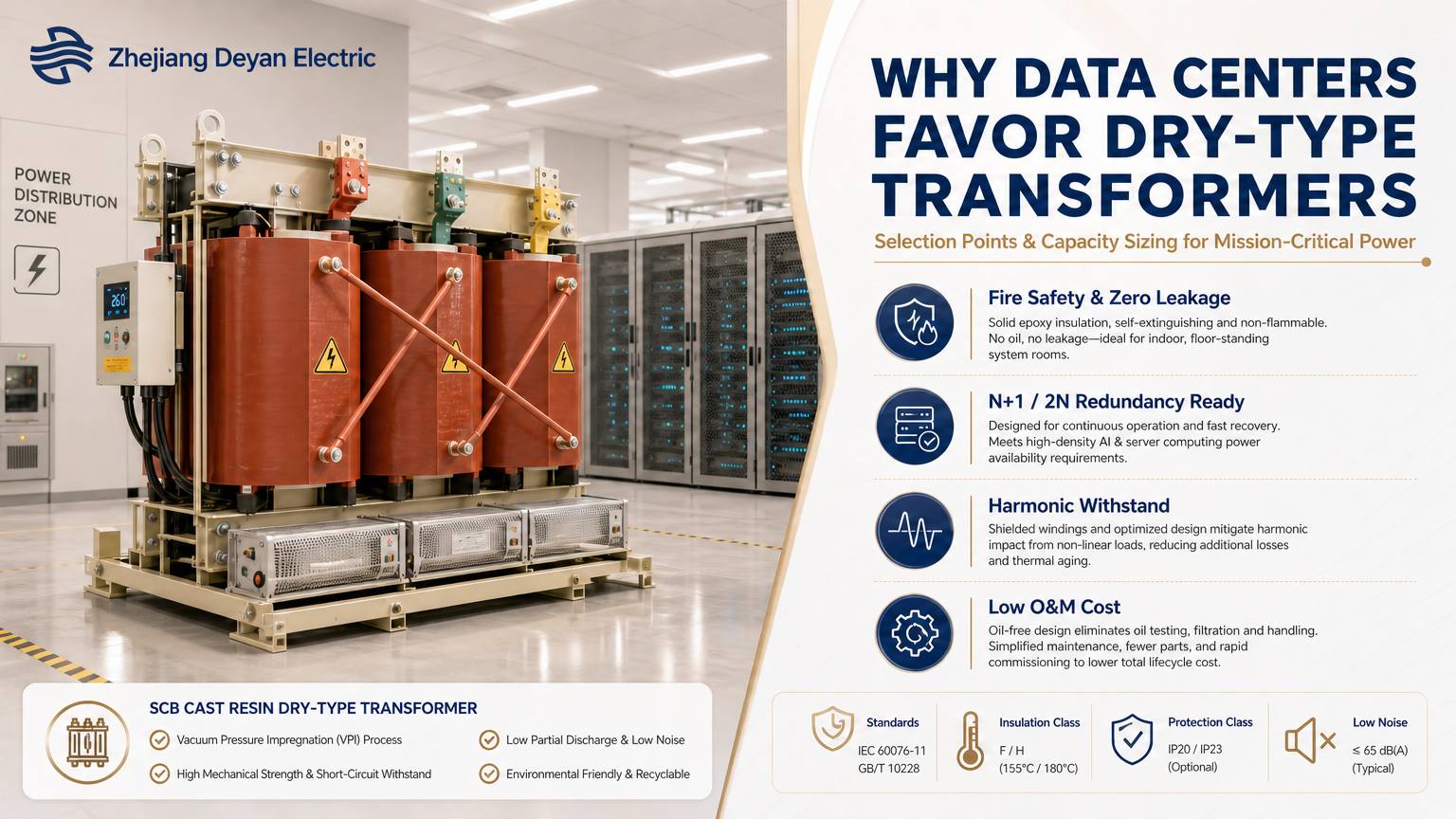

Veri Merkezleri Neden Kuru Tip Transformatörleri Tercih Ediyor?

Seçim Noktaları ve Kapasite Tahmini

Veri merkezleri, kuru tip transformatörleri kuru tiplerin daha ucuz olması nedeniyle değil, yağa batırılmış transformatörlerin çoğu veri merkezine kurulamayacağı ve yangın denetiminden asla geçemeyecekleri için seçmektedir. Kuru tip transformatörler yanıcı izolasyon sıvısı içermediğinden ve sızıntı riski taşımadığından doğrudan kat dağıtım odasına, hatta ekipman odasının yanına yerleştirilebilir. Asıl zorluk “kuru tip veya yağlı tip” değil, kapasitenin nasıl hesaplanacağı, sıcaklık artış marjının ne kadara izin verileceği, harmoniklerle nasıl başa çıkılacağı, trafo ve şaltın birlikte nasıl çalışması gerektiğidir.

Üç Sert Kısıtlama, Hepsi Tercihlerden Çok Mühendislik Koşulları

1. Yangın Önleme ve Yangın Denetimi

Yağa batırılmış tip, içinde yanıcı bir yalıtım sıvısı içerir; bir arıza, petrol fışkırmasına ve yangına neden olabilir ve genellikle özel bir transformatör odası, yangın duvarları, bir petrol depolama çukuru veya petrol drenaj tesisleri gerektirir ve yangın ayırma mesafelerini karşılamalıdır. Kuru tip transformatörler katı izolasyon (epoksi reçine döküm veya vakumlu basınç emdirme (VPI) kullanır) kullanır; yanıcı sıvı içermez, önemli ölçüde daha düşük yangın yüküne sahiptir ve yük merkezinin yakınına monte edilebilir.

2. Kurulum Konumu ve Taşıma

Bir veri merkezinin temel yükleri üst katta, ekipman odasının içindedir. Yağa batırılmış üniteler, yağ ağırlığı, yağ depolama tesisleri ve kaldırma koşulları nedeniyle kısıtlanır, bu da bunların bir zemin içinde düzenlenmesini çok zorlaştırır; Kuru tip üniteler daha hafiftir ve bölümler halinde bir binaya taşınabilir, böylece doğrudan dağıtım odasına yerleştirilebilirler.

3. İşletme ve Bakım Maliyeti

Yağa batırılmış üniteler, düzenli çözünmüş gaz analizi ve yağ seviyesi ile sızıntının incelenmesini gerektirir; Kuru tip üniteler esasen yağla ilgili bakım gerektirmez ve yalnızca sıcaklık kontrolüne, fanlara ve temizliğe dikkat edilmesi gerekir.

Veri Merkezlerinde Kuru Tip Transformatörlerin Üç Ana Uygulama Noktası

Kuru tip transformatörler veri merkezlerinde temel olarak üç senaryoda uygulanır:

• Orta gerilim gelen taraf ana kademe aşağı:Tüm saha yükünü en büyük kapasiteyle taşır, genellikle 2N veya N+1 olarak yapılandırılır.
• UPS ön uç ve kat dağıtımı:Birim başına kapasite küçük, ancak büyük miktar, kararlı çalışma ve kompakt kurulum gerektirir.
• Prefabrik kızaklar ve modüler veri merkezleri:Dış boyutlar doğrudan muhafaza boyutunu belirler, bu nedenle transformatör seçiminin genel yapıyla senkronize edilmesi gerekir.

Kuru Tip ve Yağlı Transformatörler Arasındaki Rollerin Bölünmesi

Veri Merkezi Kuru Tip Transformatörlerin Temel Seçim Noktaları

Bir veri merkezi için trafo seçimi yalnızca kapasiteye göre yapılamaz; yük seviyesi, yedeklilik mimarisi, işletim ortamı ve sertifika standartlarına göre kapsamlı bir şekilde değerlendirilmelidir.

Yük Yedekliliği ve N+1 / 2N Mimarisi

Veri merkezleri için ana akım güç kaynağı mimarisi N+1 veya 2N yedekliliktir. Bir transformatör doğrudan tam sunucu yüküne göre boyutlandırılamaz; fazlalık her zaman saklı tutulmalıdır. Örneğin: toplam BT yükü 2000 kVA gerektiriyorsa ve bir N+1 mimarisi benimsenirse, üç adet 1000 kVA transformatör yapılandırılır, böylece herhangi biri arızalanırsa geri kalan ikisi tüm yükü taşıyabilir ve hesaplamanın kesintisiz olarak çalışmaya devam etmesini sağlar.

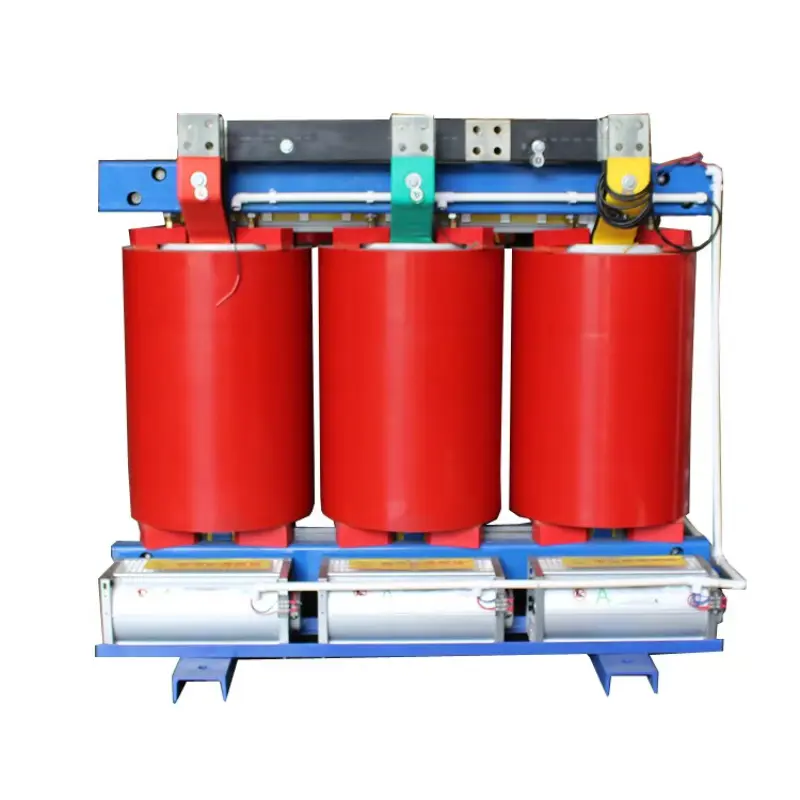

Yalıtım Tipi: Epoksi Dökme Kuru Tip Transformatörler İlk Tercihtir

Hemen hemen tüm veri merkezlerinde epoksi döküm kuru tip transformatörler kullanılmaktadır. Sargılar epoksi reçineyle kapatılmıştır, bu da onları neme, kirlenmeye ve kısa devre darbesine karşı dayanıklı hale getirir. Açık tip kuru transformatörlerle karşılaştırıldığında çevresel müdahalelere karşı daha dayanıklıdırlar ve prefabrik kızak senaryolarına çok uygundurlar.

Sıcaklık Artışı ve Empedans Gerilim Parametreleri

• Sıcaklık artış sınıfı:F sınıfı (155 °C) ve H sınıfı (180 °C) yaygın olarak kullanılmaktadır; veri merkezleri daha güçlü aşırı yük kapasitesi nedeniyle H sınıfını tercih ediyor.
• Empedans voltajı:Normalde %4–%6; empedans değeri kısa devre akımını etkiler ve kısa devre etkisinin hassas IT yüklerine zarar vermemesi için yukarı yöndeki şalt donanımı koruma cihazlarıyla eşleştirilmesi gerekir.

Soğutma Yöntemi: AF/AN

Doğal hava soğutması normal yüklere uygundur; AF zorlamalı hava soğutması, bilgi işlem genişlemesinin neden olduğu kısa vadeli aşırı yükün üstesinden gelmek için kapasiteyi kısa bir süreliğine (genellikle %30 ila %50 oranında) artırabilir; bu, veri merkezlerinin çok değer verdiği bir özelliktir.

Sertifikasyon ve Uyumluluk

Yurt dışı projeler için IEC standartlarının doğrulanması ve CE sertifikasının sağlanması gerekmektedir; bazı bölgeler ek test raporları gerektirir. Ayrıca IP20/IP30 giriş koruma derecesine de dikkat edilmelidir — Ağır tozlu muhafazalar için IP30 önerilir.

Harmonik Dayanım Yeteneği

Sunucular ve UPS sistemleri doğrusal olmayan yüklerdir ve önemli harmonikler üretirler. Seçim sırasında transformatörün harmonik dayanım kabiliyetine dikkat edilmeli; Harmonik ısınmayı azaltmak ve anormal sıcaklık artışını ve transformatörün yaşlanmasını önlemek için azaltılmış tasarımlar veya koruyucu sargılı ürünler seçilebilir.

Veri Merkezi Kuru Tip Transformatörler için Kapasite Tahmin Yöntemi

Kapasite tahmini, ön proje tekliflerinin ve şema tasarımının temelini oluşturur; Dış ticarette EPC müşterileriyle ilgilenirken bu mantık hızlı hesaplamalar için kullanılabilir.

Temel formül:
Transformatörün nominal kapasitesi (kVA) = Hesaplanan toplam aktif güç (kW) ÷ Güç faktörü ÷ Tesadüf faktörü

Tahmin Adımları

1. Toplam aktif gücü elde etmek için BT ekipmanının toplam güç tüketimini + yardımcı oda yüklerini (klima, aydınlatma, yangından korunma vb.) toplayın.
2. Veri merkezleri için yük güç faktörü genellikle 0,9 olarak alınır.
3. Tesadüf faktörü: sunucuların tümü aynı anda tam yükte çalışmaz, genellikle 0,8-0,9 olarak alınır.
4. Yedekleme yedekle: N+1/2N mimarisine göre ek yedek kapasite ayırın.
5. Değer kaybıyla ilgili hususlar: Yüksek sıcaklık ve yüksek irtifa senaryolarında, kuru tip transformatörlerin gücü azaltılmalıdır, bu nedenle kapasite tahmininde marj bırakın.

Not:Kapasite tahmini, program için yalnızca bir ön referanstır; nihai model, kısa devre akımı, harmonikler ve yerel elektrik kodları dikkate alınarak tasarım enstitüsü tarafından onaylanmalıdır.

Çözüm

Veri merkezleri kuru tip transformatörleri tercih ediyor çünkü seçim temel olarak önce güvenlik, basitleştirilmiş İşletme ve Bakım ve prefabrik kızak entegrasyonuna uygunluk ile ilgili. Yapay zeka bilgi işlem projelerinde yaşanan patlama karşısında, denizaşırı EPC tedariki artık yalnızca fiyata odaklanmıyor; artıklık tasarımı, harmonik dayanım kapasitesi, çevresel uyumluluk ve IEC/CE sertifikasyonu daha fazla önem taşıyor. Kapasite tahmini BT yükünü, tesadüf faktörünü ve artıklık mimarisini birleştirmelidir; Orta Doğu ve Güneydoğu Asya'daki veri merkezi projeleri için yüksek sıcaklık ve yüksek tozlu ortamların neden olduğu güç kaybı da dikkate alınmalıdır.
