Hava Yalıtımlı Kompakt Hücre

Deyan Electric, entegre Ar-Ge, üretim ve hizmete sahip profesyonel bir endüstriyel elektrik tedarikçisidir. HAVA Yalıtımlı Kompakt Anahtarlama Donanımının çekirdek anahtarlama bileşeni tipik olarak güçlü yük-akım anahtarlama performansı ve güvenilir kısa devre oluşturma kapasitesi sağlayan son derece güvenilir bir SF6 gaz veya vakumlu yük kesme anahtarı kullanır. HAVA Yalıtımlı Kompakt Hücrenin muhafazası, bilgisayar kontrollü (CNC) işlemler kullanılarak oluşturulan, sağlam mekanik mukavemet ve korozyon direnci sağlayan yüksek kaliteli çelik plakalardan yapılmıştır. Önemli bir tasarım özelliği olağanüstü kompaktlığıdır. Optimize edilmiş üç boyutlu düzen aracılığıyla, bara, anahtar, kablo ve alet/işletim mekanizması bölmeleri de dahil olmak üzere çok sayıda işlevsel bölmeyi minimum alansal ayak iziyle birleştirir. Bu bölmeler, operasyonel bütünlüğü sağlayan ve dahili arızaların yayılmasını önleyen kritik bir güvenlik özelliği olan katı topraklanmış metal bölmelerle ayrılmıştır.

Talep Gönder

Ürün Açıklaması

Şirketimiz tarafından ileri düzey kullanıcıların elektrikli ekipmanlarda güvenilirlik, emniyet ve kompaktlık taleplerine yanıt olarak geliştirilen HAVA Yalıtımlı Kompakt Hücre Kompakt Hücre, hava yalıtımı, kompakt tasarım, tam fikri mülkiyet hakları ve kapsamlı tip testlerine sahiptir. Kamu binaları, ticari konut yapıları, endüstriyel ve madencilik imalat sektörlerindeki 10kV/7.2kV elektrik sistemleri için uygundur. HAVA Yalıtımlı Kompakt Şalt Cihazı aynı zamanda kompakt çözümler gerektiren yüksek gerilim motorla çalışan komple mekanik ekipmanlar için de idealdir.

Ürün Parametresi (Şartname)

Seri numarası	Proje	Birim	Yük Anahtarlama Kabini	Kombinasyon Elektrik Dolabı	Devre Kesici Dolabı
01	Nominal gerilim	kv	12	12	12
02	Nominal frekans	HZ	50/60	50/60	50/60
03	Nominal akım	A
04	Ana Otobüs	A	630	630	630
05	Şube Ana Otobüs	A	630	125 (sigortanın nominal akımına bağlı olarak)	630
06	Nominal Yalıtım Seviyesi	kV
07	Güç Frekansı Dayanım Gerilimi (Fazdan Faza ve Fazdan Toprağa)	KV	42	42	42
08	Güç Frekansı Dayanım Gerilimi (Kesmeler Arası)	KV	48	48	48
09	Güç Frekansı Dayanım Gerilimi (Kontrol ve Yardımcı Devreler)	KV	2	2	2
10	Yıldırım darbe dayanım gerilimi (faz-faz ve faz-toprak)	KV	75	75	75
11	Yıldırım darbe dayanım gerilimi (bağlantı noktaları arasında)	KV	85	85	85
12	Nominal Kısa Süreli Dayanım Akımı (r.m.s)	KA
13	Ana devre	KA	20/3S	-	25/2S
14	Topraklama devresi	KA	20/2S	-	25/2S
15	Nominal Tepe Dayanım Akımı (tepe)	KA	50	80	63
16	Nominal Kısa Devre Kapama Akımı (tepe)	KA	50
17	Nominal Kısa Devre Kesme Akımı	KA	-	31.5	25
18	Nominal Transfer Akımı	KA	-	1700	-
19	Nominal aktif yük kesme akımı	A	630	-	-
20	Nominal kapalı çevrim kesme akımı	A	630	-	630
21	Nominal Kablo Şarj ve Kesme Akımı	A	10	-	15
22	Koruma Derecesi	Saniye	IP3X	IP3X	IP3X
23	Mekanik ömür
24	Yük anahtarı		5000	5000	10000
25	Topraklama Anahtarı		2000	2000	2000

Ürün Özelliği ve Uygulaması

1. Kompakt ve Yerden Tasarruf Sağlayan Tasarım

2. Birincil Yalıtım Ortamı Olarak Havanın Kullanımı

3. Maliyet Etkinliği ve Ekonomik Avantaj

4. Sağlam Kilitleme Sistemleriyle Arttırılmış Güvenlik

5. Yüksek Güvenilirlik ve Bakım Kolaylığı

Başvuru Siteleri

◇ Kompakt ikincil trafo merkezleri

◇ Küçük sanayi ve madencilik işletmeleri

◇ Rüzgar santralleri

◇ Oteller, alışveriş merkezleri, ofis binaları, ticari merkezler vb.

◇ C- Yük anahtar ünitesi

◇ D-Direct kablo bağlantı ünitesi

◇ Topraklama anahtarlı De- Direct kablo bağlantı ünitesi

◇ F- Yük ayırıcı-sigorta kombinasyon ünitesi

◇ V- Vakumlu devre kesici ünitesi

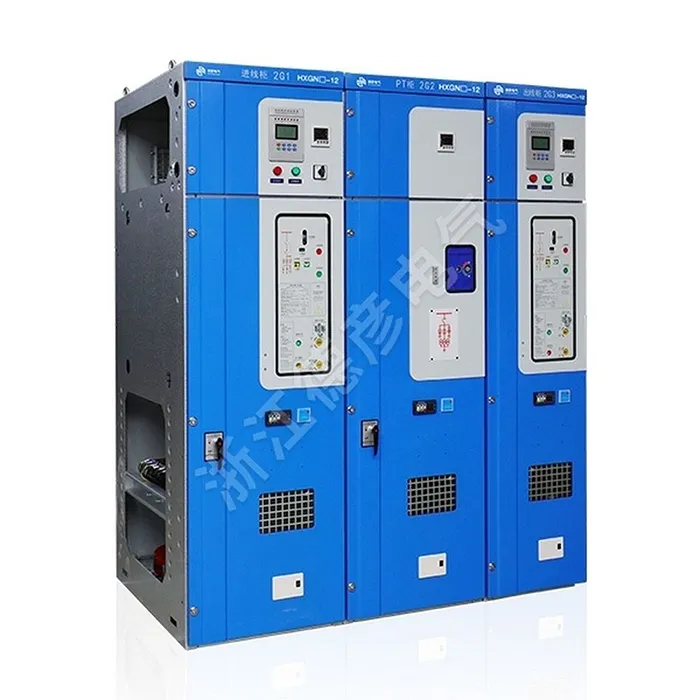

Air-Insulated Compact Switchgear
