Dağıtım EPC Projelerinde Hangi Gerilim Seviyesinde Ring Ana Ünite Seçilmelidir?

Çeşitli dağıtım EPC genel müteahhitlik projelerinde, Halka Ana Ünitesi (RMU), paket trafo merkezlerinin ve kutu tipi trafo merkezlerinin temel yüksek gerilim bileşeni olarak görev yapar. Gerilim seviyesinin seçimi, tüm güç dağıtım çözümünün stabilitesini, uyumluluğunu ve proje maliyetini doğrudan belirler ve aynı zamanda ön tasarım aşamasında EPC satın alma mühendisleri için önemli bir teknik husustur. Birçok EPC genel yüklenicisi, erken araştırma aşamasında bir soruyu gündeme getiriyor: Dağıtım EPC projeleri için hangi voltaj seviyeli halka ana ünitesi seçilmelidir?

Yueqing, Zhejiang'da bulunmaktadır.Zhejiang Deyan Electric Co., Ltd.orta gerilim enerji dağıtım ekipmanlarının Ar-Ge ve üretiminde uzmanlaşmıştır. IEC uyumlu SF6 gaz yalıtımlı ve çevre dostu katı yalıtımlı halka ana üniteler, Avrupa tarzı paket kutu trafo merkezleri, prefabrik kabin tipi trafo merkezleri ve çok çeşitli güç dağıtım ekipmanları sağlıyoruz. Uzun süredir küresel EPC genel müteahhitlik müşterilerine hizmet veriyoruz ve farklı dağıtım projeleri için özelleştirilmiş RMU seçim çözümleri sunuyoruz.

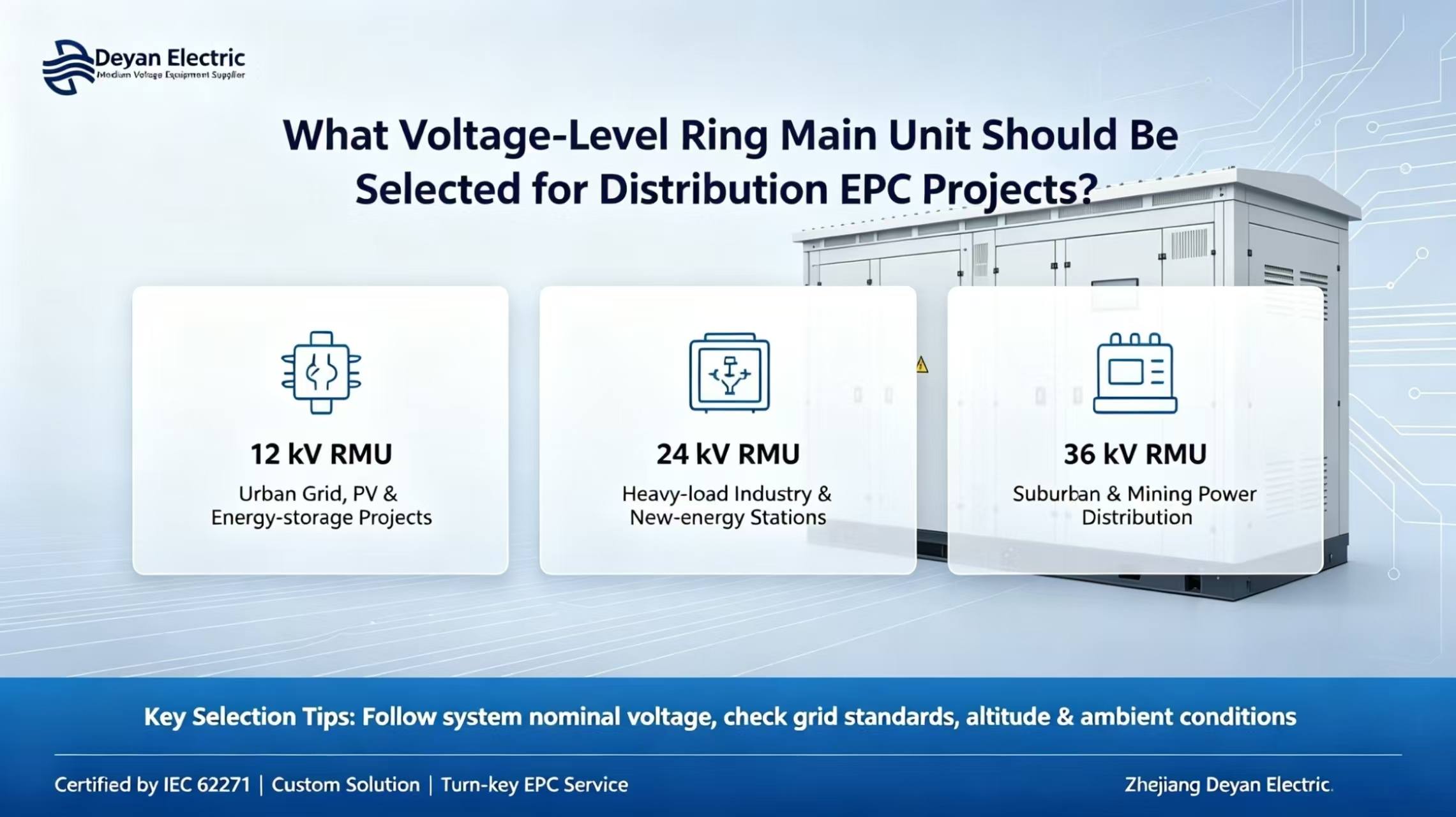

Dağıtım EPC Projelerinde Ana Akım Halka-Ana Ünite Gerilim Seviyesi Seçimi Referansı

12 kV (10 kV sistem)

12 kV halka ana ünitesi, küresel dağıtım EPC projelerinde yaygın olarak benimsenen ana modeldir. Kentsel dağıtım ağı yenilemesinde, endüstriyel park güç dağıtımında, PV ve enerji depolama şebeke bağlantısında ve küçük ila orta ölçekli paket trafo merkezlerinde yaygın olarak uygulanır. Yüksek modülerlik ve kontrol edilebilir maliyetler sunan bu RMU, 20 kA / 25 kA kısa devre dayanımlı akım seçenekleriyle çoğu geleneksel halka güç kaynağı mimarisine uyar. Aynı zamanda EPC projeleri için en sık sorulan spesifikasyondur.

24kV

24 kV halka ana üniteler çoğunlukla daha büyük yüklere ve daha uzun enerji iletim mesafelerine sahip endüstriyel bölgeler ve yeni enerji toplama istasyonları için kullanılmaktadır. 12 kV çözümüyle karşılaştırıldığında hat kayıplarını azaltır ve kablo kesitlerine yapılan yatırımı azaltır, bu da onu büyük kapasiteli EPC genel müteahhitlik projelerine uygun hale getirir. Daha yüksek ekipman yalıtım dereceleri ve güçlendirilmiş kabin yapısal tasarımı gerektirir ve toplam maliyeti 12 kV halka ana üniteden daha yüksektir.

36 kV (33 kV sistem)

36 kV halka ana üniteler, uzun mesafeli banliyö dağıtım ağları, büyük ölçekli madencilik alanları ve uzun mesafeli güç kaynağı EPC işleri için kullanılır. Orta-yüksek gerilim dağıtım kategorisine giren bu cihazlar genellikle büyük kapasiteli paket trafo merkezleriyle birlikte kullanılır ve yalıtım, iç ark koruması ve fabrika kabul testi (FAT) konularında daha yüksek gereksinimler getirir.

Çekirdek Seçim Prensibi:Ring ana ünitesinin anma gerilimi, yalnızca trafo kapasitesine göre değil, projenin anma sistem gerilimine göre belirlenecektir. EPC müşterileri, halka ana ünitesinin nominal voltajını tamamlamadan önce ilk olarak yerel şebeke standartlarını, sistem kısa devre parametrelerini, proje rakımını, ortam sıcaklığını ve nem koşullarını doğrulamalıdır.

EPC Projesi Ekipman Seçiminde Ek Hususlar

EPC genel yüklenicileri, ring ana üniteleri satın alırken voltaj seviyesinin yanı sıra ürün standartlarına, çevresel uyumluluk ve komple set teslimat kapasitesine de dikkat etmelidir:

Sertifika Gereksinimleri:Ürünler IEC 62271 serisi uluslararası standartlara uygun olacaktır. Proje çizim incelemesini ve Fabrika Kabul Testini desteklemek için tam tip test raporları ve CE sertifikaları mevcut olacaktır.

Çevresel Uyumluluk:Yüksek sıcaklık, yüksek nem ve yüksek rakım gibi karmaşık çalışma koşullarına uyum sağlamak amacıyla dış mekan IP54 koruma sınıfı, yoğuşma önleyici sıcaklık kontrol sistemleri ve kıyı bölgelerine yönelik korozyon önleyici kaplamalar için özelleştirme mevcuttur.

Tam set Destekleyici Çözümler:Deyan Electric, bağımsız halka ana ünitelerin yanı sıra RMU'ları, transformatörleri ve alçak gerilim kabinlerini birleştiren entegre paket trafo merkezlerinin anahtar teslimi çözümlerini de tedarik edebilir. Tek elden teslimat, EPC müşterileri için çok taraflı tedarik ve devreye alma koordinasyonundan kaynaklanan iletişim maliyetlerini azaltır.

Akıllı Yükseltme:FTU akıllı terminalleri, akıllı dağıtım ağlarının ve yeni enerji şebeke bağlantısının EPC projelerine uygun, arıza tespiti ve uzaktan izleme işlevlerini gerçekleştirmek için isteğe bağlıdır.

Çözüm

Gerilim seviyesi seçimi, halka-ana ünite spesifikasyonunun tanımlanması için birincil adımdır. Yanlış seçim, başarısız şebeke kabulü, ekipmanın aşırı yüklenmesi ve proje gecikmesi gibi ciddi riskleri tetikleyebilir. Profesyonel bir elektrik mühendisliği teknik ekibine sahip olan Zhejiang Deyan Electric Co., Ltd., EPC proje çizimlerine ve yerel şebeke spesifikasyonlarına dayalı olarak halka-ana ünite voltaj seçimi hizmetleri ve birincil şema tasarımı sunabilmektedir. Küresel dağıtım EPC projeleri için istikrarlı ve güvenilir orta gerilim güç dağıtım çözümleri sunmak amacıyla ODM özelleştirmesi desteklenir.
