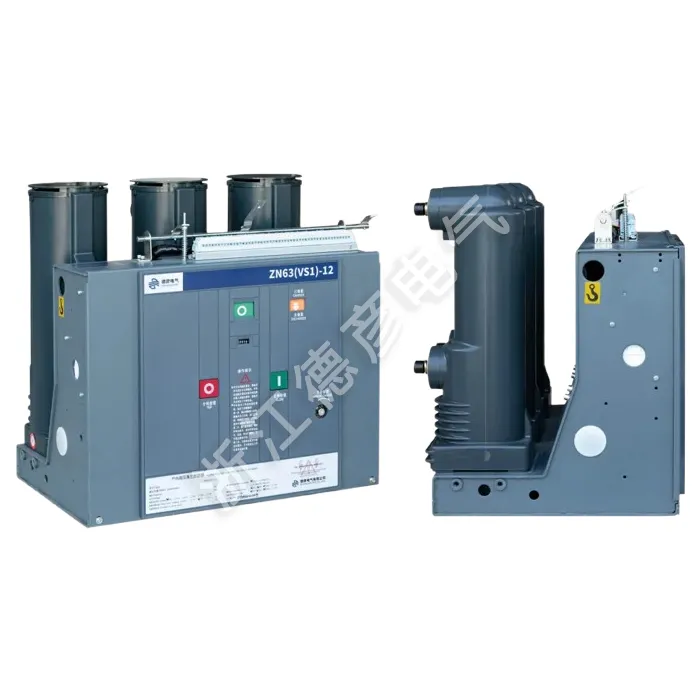

Sabit İç Mekan Yüksek Gerilim Vakumlu Devre Kesici

Deyan Electric, endüstriyel elektrikli cihazlarda zengin üretim tecrübesine sahip profesyonel bir tedarikçidir. 12kV sistemler için tasarlanmış Sabit İç Mekan Yüksek Gerilim Vakumlu Devre Kesici. Gelişmiş vakum kesintisi teknolojisini kullanarak güvenilir akım kesme, minimum bakım ve gelişmiş güvenlik sağlar. Kompakt ve çok yönlü olup, çeşitli endüstriyel ve hizmet uygulamalarında güç dağıtımı ve koruması için idealdir.

Talep Gönder

Ürün Açıklaması

Sabit İç Mekan Vakumlu Devre Kesici, üç fazlı AC 50Hz, 12KV iç mekan şalt cihazıdır. Endüstriyel işletmelerin, enerji santrallerinin, trafo merkezlerinin ve elektrik tesislerinin kontrolü ve korunması için uygun olup, sık çalışma sahaları için uygundur. Çalıştırma mekanizması ve devre kesici gövdesi entegredir. Sabit bir kurulum ünitesi olarak tasarlanabilir veya kullanım için bir çekmece ünitesi oluşturmak üzere özel bir çalıştırma mekanizmasıyla donatılabilir. Sabit İç Mekan Vakumlu Devre Kesicinin ana devre kısmı, devre kesicinin minyatürleştirilmesini, yüksek güvenilirliğini ve bakım gerektirmemesini sağlamak için entegre bir katılaştırılmış terminal direğini benimseyebilir. KYN28-12(GZS) tipi orta montajlı çekmeceli tip şalt kabinleri ile donatılabileceği gibi, XGN sabit tip şalt kabinlerinde de sabit tip kullanılabilir.

Ürün Parametresi (Şartname)

Seri numarası	İsim		Birim	Veri
1	Nominal gerilim		kV	12
2	Maksimum çalışma voltajı		KV	12
3	Nominal akım		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Nominal Kısa Devre Kesme Akımı (Nominal Termal Kararlılık Akımı - RMS)		KA	20/25	31.5		40
5	Nominal Kısa Devre Kapama Akımı (Tepe)		KA	50/63	80		100
6	Nominal Tepe Dayanım Akımı (Nominal Dinamik Stabilite Akımı - Tepe)		KA	50/63	80		100
7	4S Anma Kısa Devre Dayanım Akımı		KA	20/25	31.5		20/25
8	Nominal Yalıtım Seviyesi	Çalışma Gerilimi Dayanımı (Nominal Kırılma Öncesi ve Sonrası)/1 dk Güç Frekansı Gerilim Dayanımı	KV	Zemin 42 (Kırma 48)
		Dayanım Gerilimi (Nominal Kırılma Öncesi ve Sonrası) / Tepe Nominal Yıldırım Darbe Dayanım Gerilimi		Zemin 75 (Kırma 85)
9	Nominal Termal Stabilite Süresi		S	4
10	Nominal Çalışma Sırası			Ayrı -0.3S - Kombine -180S - Kombine
11	Mekanik ömür		Saniye	20000
12	Nominal Kısa Devre Kesme Akımı Kesme Sayısı		Saniye	50
13	Çalışma Mekanizması Nominal Kapanma Gerilimi (DC)		v	AC, DC 110,220
14	Çalışma Mekanizması Nominal Açma Gerilimi (DC)		v	AC, DC 110,220
15	Temas boşluğu		mm	11±1
16	Aşırı strok (temas yayı sıkıştırma uzunluğu)		mm	3,5±0,5
17	Üç fazlı kapanma ve açılma sıçrama süresi		Bayan	≤2
18	Kapanma sırasında iletişimin geri dönme süresi		Bayan	≤2
19	Ortalama açma hızı		m/sn	0,9~1,2
	Ortalama kapanma hızı		m/sn	0,5-~0,8
20	Açılış zamanı	Maksimum çalışma voltajında	S	≤0,05
21		Minimum çalışma voltajında		≤0,08
22	Kapanış zamanı		S	0.1
23	Her fazın ana devresinin direnci		μΩ	630 ≤50		1250 ≤ 45
24	Hareketli ve sabit kontaklar için izin verilen kümülatif aşınma kalınlığı		mm	3

Ürün Özelliği ve Uygulaması

Gelişmiş Vakum Kesintisi

Sabit ve Kompakt Tasarım

Yüksek Güvenlik ve Güvenilirlik

Yaylı Çalışma Mekanizması

Çok Yönlü Uygulama Aralığı

◇ Kompakt ikincil trafo merkezleri

◇ Küçük sanayi ve madencilik işletmeleri

◇ Rüzgar santralleri

◇ Oteller, alışveriş merkezleri, ofis binaları, ticari merkezler vb.

◇ C- Yük anahtar ünitesi

◇ D-Direct kablo bağlantı ünitesi

◇ Topraklama anahtarlı De- Direct kablo bağlantı ünitesi

◇ F- Yük ayırıcı-sigorta kombinasyon ünitesi

◇ V- Vakumlu devre kesici ünitesi

Fixed Indoor High-Voltage Vacuum Circuit Breaker
