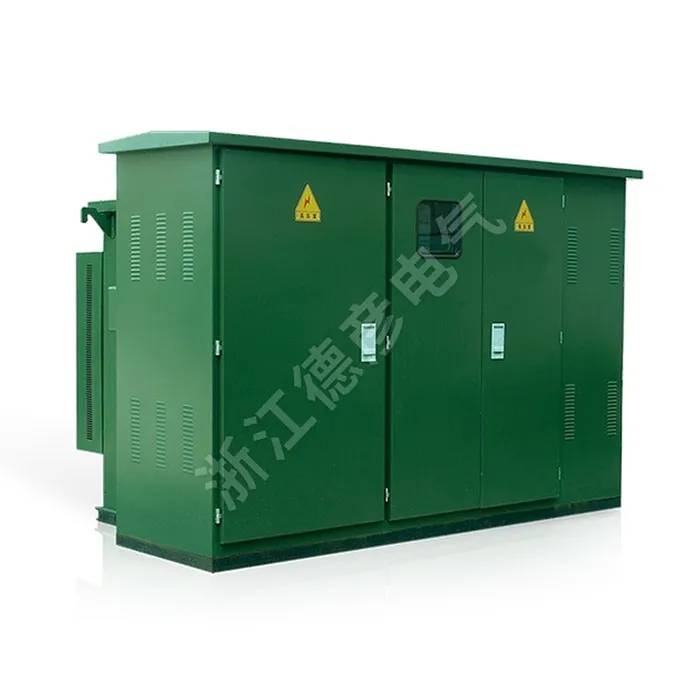

Amerikan Tarzı Prefabrik Kutu Tipi Trafo Merkezi

Seri numarası

İsim

Birim

Teknik Özellikler

1

Nominal gerilim

kv

10/0.4 (Yüksek Basınç/Alçak Basınç)

2

Maksimum çalışma voltajı

kv

12 (Yüksek gerilim tarafı)

3

Nominal frekans

Hz.

50

4

Nominal kapasite

KVA

50-1600

5

1 dakikalık güç frekansı dayanım gerilimi

KV

35

6

Yıldırım darbe gerilimi

KV

75

7

Soğutma yöntemi

Yağa batırılmış kendinden soğutma

8

Yüksek gerilim yedek sigorta kesme akımı

KA

50

9

Ekleme sigortası kesme akımı

KA

2.5

10

Ortam sıcaklığı

℃

-35-+40

11

Bobinin izin verilen sıcaklık artışı

k

65

12

Yüksüz voltaj regülasyonu

±%5 veya ±2 × %2,5

13

Gürültü Seviyesi

dB

50

14

Koruma Derecesi

IP43

Kapasite kVA

Gerilim kV

Bağlantı Grubu Tanımı

Yüksüz akım %'si

Yüksüz akım %'si

Empedans Gerilimi %

S9

S10

S11

Yüksek basınç

Düşük basınç

S9

S10

S11

S9

S9

S11

50

%10±5 veya ±2×2,5%

0.4

Dyn11or Yyn0

2.0

1.9

0.75

0.17

0.15

0.12

0.87

0.83

0.87

63

1.9

1.8

0.7

0.2

0.18

0.14

1.04

0.99

1.04

80

1.9

1.7

0.7

0.25

0.22

0.175

1.25

1.2

1.25

100

1.8

1.55

0.65

0.29

0.26

0.2

1.5

1.42

1.5

125

1.7

1.45

0.65

0.34

0.3

0.235

4.0

1.8

1.72

1.8

160

1.6

1.3

0.6

0.4

0.36

0.27

2.2

2.12

2.2

200

1.5

1.2

0.55

0.48

0.43

0.33

2.6

2.5

2.6

250

1.4

1.1

0.5

0.56

0.5

0.39

3.05

2.9

3.05

315

1.4

1.0

0.45

0.67

0.29

0.465

3.65

3.45

3.65

400

1.3

1.0

0.4

0.8

0.71

0.56

4.3

4.15

4.3

500

1.2

1.0

0.4

0.96

0.85

0.67

5.15

4.82

5.15

630

1.1

0.8

0.4

1.2

1.6

0.81

6.2

5.86

6.2

800

1.0

0.7

0.35

1.4

1.23

0.98

7.5

7.2

7.5

1000

1.0

0.6

0.3

1.7

1.5

1.15

4.5

10.3

9.8

10.3

250

0.9

0.6

0.27

1.95

1.72

1.36

12.0

12.2

12.0
