Anahtarlama Donanımı Neden Modern Güç Sistemlerinde Anahtar Düğümdür?

Bir elektrik güç sisteminde,elektrik enerjisinin iletimiEnerji santrallerinden son kullanıcılara kadar olan süreç bir dizi karmaşık kontrol, dağıtım ve koruma aşamasını içerir. Bu süreç sadece kabloları bağlamaktan çok daha fazlasını gerektirir; karmaşık ve koordineli bir ekipman dizisine dayanır. Güç ağında kritik bir düğüm olarak hizmet veren anahtarlama donanımı, basit "anahtarlama" kavramının çok ötesine uzanan işlevler gerçekleştirir. Temel olarak, devre oluşturma ve kesme, durum izleme, arıza koruma ve güç dağıtımı gibi temel işlemlerle görevli, birden fazla işlevsel birimi birleştiren metal mahfazalı bir düzenektir. Şalt donanımını anlamak, modern güç sistemlerinin güvenli, güvenilir ve esnek güç kaynağını nasıl elde ettiğini anlamanın anahtarıdır.

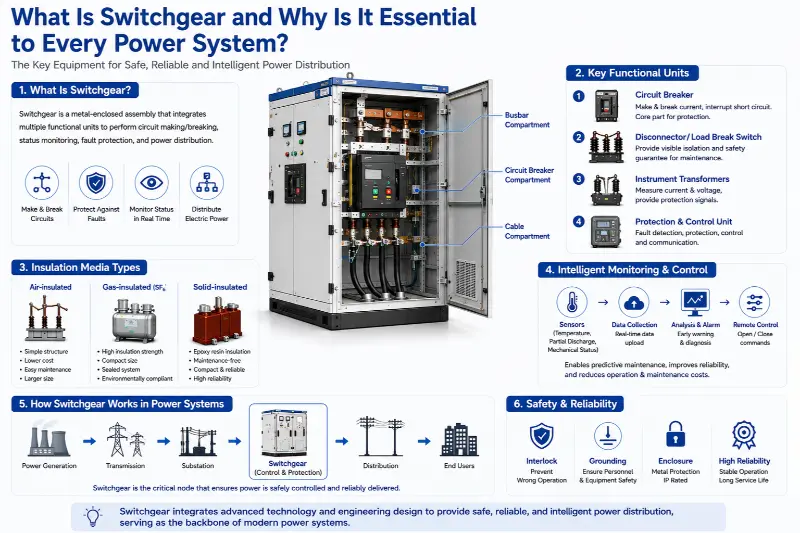

Şalt donanımının temel değeri, "izolasyon" ve "kontrol"ün fiziksel uygulamasında yatmaktadır. Güç sistemleri, rutin güç iletimi ve kesintiler, ekipman bakımı sırasında güvenli izolasyon ve arızalar sırasında bağlantının hızlı kesilmesi dahil olmak üzere çeşitli çalışma koşullarını karşılamalıdır. Dahili işlevsel birimlerinin mekanik kombinasyonu ve elektriksel kilitlemesi sayesinde şalt sistemi bu işlemleri standartlaştırır ve güvence altına alır. Metal muhafazası, canlı bileşenleri dış ortamdan ve personelden fiziksel olarak ayıran sağlam bir koruyucu bariyer sağlar. Dahili olarak bölmeler üniteyi bara bölmesi, devre kesici bölmesi ve kablo bölmesi gibi bağımsız bölmelere ayırır. Bu tasarım, bir bölmede bir arıza meydana geldiğinde etkisinin lokal kalmasını sağlayarak olayın büyümesini önler. Bu modüler, bölümlere ayrılmış tasarım felsefesi, şalt cihazının genel sistem stabilitesini nasıl sağladığının temelini oluşturur.

Fonksiyonel bileşim açısından tipik bir şalt ünitesi yalnızca tek bir ekipman parçası değil, minyatür bir sistemdir. Birlikte çalışan birkaç temel işlevsel birimden oluşur:

1. Ana devre kurma ve kesme ünitesi: Buradaki çekirdek bileşen devre kesicidir. Normal yük koşullarında devre kurma ve kesme yeteneğine sahiptir; Daha da önemlisi, kısa devre veya ciddi aşırı yük durumunda dahili açma mekanizması, arıza akımını keserek milisaniyeler içinde otomatik olarak açma yapmasına olanak tanır. Kesme kapasitesi, şalt cihazının baş edebileceği kısa devre arızalarının büyüklüğünü doğrudan belirler.

2. Güvenlik izolasyonu ve görünür kesme ünitesi: Bu fonksiyon öncelikle ayırıcılar (izolatörler) veya yük ayırıcılar tarafından gerçekleştirilir. Ayırıcılar, devre kesici açıldıktan sonra net, güvenilir, hava yalıtımlı bir boşluk oluşturmak ve ekipman bakımı için gözle görülür bir güvenlik güvencesi sağlamak üzere kullanılır. Yük kesici anahtarlar şu şekilde sınıflandırılabilir: 1. Hava yalıtımlı: Bunlar, birincil yalıtım ortamı olarak atmosferik basınçtaki havayı kullanır. Avantajları arasında basit bir yapı, daha düşük maliyetler ve bakım kolaylığı sayılabilir. Dezavantajları arasında büyük ekipman boyutu; Havanın nispeten düşük dielektrik dayanımı olduğundan güvenliği sağlamak için büyük elektriksel açıklıklar gerekir. Dahili bileşenler aynı zamanda nem ve toz gibi çevresel faktörlere de duyarlıdır.

3. Gaz yalıtımlı: Kükürt hekzaflorür (SF6) gazı genellikle yalıtım ve ark söndürme ortamı olarak kullanılır. SF6 gazı, mükemmel yalıtım ve ark söndürme yetenekleri sunarak, bu teknolojiyi kullanan şalt donanımının az yer kaplayarak son derece kompakt olmasını ve aynı zamanda dış çevresel müdahalelere karşı bağışık kalmasını sağlar. Ancak teknoloji büyük ölçüde gaz sızdırmazlık tekniklerine dayanmaktadır; ayrıca SF6 güçlü bir sera gazıdır ve geri kazanımı ve bertarafı sıkı çevre düzenlemelerine tabidir.

4.Katı yalıtımlı: Epoksi reçine gibi katı malzemeler, birincil devre bileşenlerini (örneğin devre kesiciler, ayırıcılar) tek bir entegre modüle dökmek veya kapsüllemek için kullanılır. Bu teknoloji, dış ortamın etkisini tamamen ortadan kaldırır ve ekipman boyutunun hava yalıtımlı ve gaz yalıtımlı tipler arasında kalmasıyla bakım gerektirmeyen çalışmayı mümkün kılar. Buradaki zorluk, malzeme işleme ve ısı dağıtımı tasarımına yönelik son derece yüksek gereksinimlerde yatmaktadır.

Modern şalt donanımı tasarımı, durum gözlemlenebilirliğini ve akıllı işletimi ve bakımı giderek daha fazla vurgulamaktadır. Geleneksel periyodik bakım modelleri, duruma dayalı kestirimci bakıma doğru kayıyor. Bu, kabin içine monte edilen çeşitli sensörlere dayanır: sıcaklık sensörleri, kontaklarda ve bara bağlantı noktalarında ısı oluşumunu izler; kısmi deşarj sensörleri erken aşamadaki iç yalıtım kusurlarını tespit eder; ve mekanik karakteristik sensörler devre kesicilerin açılma ve kapanma hızlarını ve zamanlamalarını kaydeder. Toplanan veriler, büyük veri analizinin potansiyel arızalara ilişkin erken uyarılar sağladığı ve hedeflenen bakımı mümkün kılan bir arka uç sistemine yüklenir; bu, güç kaynağı güvenilirliğini önemli ölçüde artırır ve işletme ve bakım maliyetlerini azaltır.

Şalt donanımı izolasyon halinde çalışmaz; ikincil kontrol sistemi, modern akıllı şebekelere entegrasyon için sinirsel arayüz görevi görüyor. Standart iletişim protokolleri aracılığıyla koruma, ölçüm ve duruma ilişkin veriler trafo merkezi otomasyon sistemlerine veya daha üst düzey sevk merkezlerine iletilebilir. Ayrıca uzaktan açma ve kapama işlemlerini yürütmek için uzaktan kumanda komutları da alabilir. Bu çift yönlü bilgi alışverişi yeteneği, şebeke sevk görevlilerinin ağın kenarının operasyonel durumunu gerçek zamanlı olarak izlemesine olanak tanır ve kendi kendini onaran bir şebeke oluşturmanın temel unsurları olan hızlı arıza izolasyonunu ve güç restorasyonunu kolaylaştırır.

Kurulum ve uzun süreli çalışmaya ilişkin olarak şalt cihazının performansı çok sayıda faktörden etkilenir. Kurulum temelinin düzgünlüğü, bara bağlantılarının sıkma torku ve topraklama ağının güvenilirliği, ömür boyu performansını belirleyen başlangıç ​​koşulları olarak hizmet eder. Çalışma sırasında dahili bileşenlerde elektriksel ve mekanik aşınma birikir; bağlantılar termal genleşme/büzülme veya elektromanyetik kuvvetler nedeniyle gevşeyerek aşırı ısınmaya neden olabilir; ve yalıtım malzemeleri zamanla kademeli olarak eskimeye uğrar. En gelişmiş ekipmanlar bile durumundaki değişiklikleri takip etmek için profesyonel denetimler, sıcaklık izleme ve kısmi deşarj testlerini gerektirir.

Güç sistemindeki kritik bir düğüm olarak şalt sistemi, yüksek entegrasyon, işlevsel uzmanlık ve güvenlik yedekliliğine odaklanma ile karakterize edilen bir tasarım felsefesini bünyesinde barındırır. Sağlam dış metal kaplamasından karmaşık dahili elektrik mantığına ve temel fiziksel izolasyon prensiplerinden son teknoloji akıllı algılama teknolojilerine kadar her ayrıntı temel bir hedefe hizmet eder: karmaşık güç akışlarının ortasında güvenilir kontrol noktaları ve güvenlik bariyerleri oluşturmak. Şalt donanımının derinlemesine anlaşılması, sürekli ve istikrarlı bir güç kaynağının garanti olarak kabul edilemeyeceğini ortaya koymaktadır; bunun yerine, bu tür kritik ekipmanların sayısız parçasının ardındaki titiz mühendislik tasarımına ve devam eden teknolojik evrime dayanır. Nominal akımda devre kurma ve kesme kapasitesine sahip olan ve belirli kısa devre oluşturma akımlarına dayanabilen bu üniteler, belirli uygulamalar için genellikle sigortalarla eşleştirilir. Bunlarla devre kesiciler arasındaki mekanik veya elektriksel kilitlemeler, operasyonel hataların önlenmesi açısından çok önemlidir.
