AC Metal Yalıtımlı Halka Ana Hücre

Deyan Electric, entegre Ar-Ge, üretim ve hizmete sahip profesyonel bir endüstriyel elektrik tedarikçisidir. AC Metal Yalıtımlı Halka Ana Hücre, güvenilir 10-12kV ikincil güç dağıtımı için kompakt, hava yalıtımlı bir ünitedir. Halka ana sistemler için tasarlanmış olup, güvenli yük değiştirme, arıza izolasyonu ve sürekli güç beslemesi sağlar. Sağlam, modüler tasarımı kolay bakım sunar ve güvenilir ve uygun maliyetli ağ performansı gerektiren kentsel şebekeler, sanayi siteleri ve ticari kompleksler için idealdir.

Talep Gönder

Ürün Açıklaması

AC Metal Yalıtımlı Halka Ana Hücre, tamamen yalıtımlı, sızdırmaz ve bakım gerektirmeyen bir çözümdür. Bu ünite, tüm canlı parçaları tek bir epoksi kalıplı blokta birleştirerek zorlu ortamlara karşı tam koruma sağlar. Güvenilir Halka Ana Ünitesi, kentsel şebekelerden tüneller ve havaalanları gibi zorlu alanlara kadar çeşitli uygulamalar için idealdir. Kompakt ve güvenli tasarımıyla bu katı yalıtımlı şalt cihazı, operasyonel güvenilirliği ve güvenliği garanti eder.

Ürün Parametresi (Şartname)

Proje	Birim	Parametreler
rutin
Nominal gerilim	kV	12
Nominal frekans	Hz.	50
Güç Frekansı Dayanım Gerilimi	kV/dak	42/48
Yıldırım darbe gerilimi	kV	75/85
Ark Süresi	S	≥0,5
Bileşenler için IP Derecelendirmesi (Ölçüm Kabinleri Hariç)		IP67
Muhafaza Koruma Derecesi		IP4X
Bölme Koruma Derecesi		IP2X
Çalışma Güç Kaynağı Gerilimi	V	DC24、48、110、220
Çalışma Güç Kaynağı Gerilimi	V	AC110、220
Bara Sistemi
Nominal akım	A	630(1250)
Nominal Kısa Süreli Dayanım Akımı	kA/s	20/4(25/4)
Nominal Tepe Dayanım Akımı	KA	50(63)
Nominal Tepe Dayanım Akımı	KA	50
Yük Anahtarı Ünitesi
Nominal akım	A	630
Nominal Kısa Devre Kapama Akımı	KA	50
Nominal Kısa Süreli Dayanım Akımı	KA/S	20/4
Yük Anahtarı Mekanik Ömrü	Saniye
Yük Anahtarlarının Elektriksel Ömrü	ikinci	E3
Kısmi Deşarj	bilgisayar	≤5
Devre Kesici Ünitesi
Nominal akım	A	630(1250)
Nominal Kısa Devre Kesme Akımı	KA	20(25)

Proje	Birim	Parametreler
Nominal Kısa Devre Kapama Akımı	KA	50(63)
Nominal Kısa Süreli Dayanım Akımı	KA/S	20/4(25/4)
Devre Kesicilerin Mekanik Ömrü	ikinci	20000
Devre kesicilerin servis ömrü	ikinci	E2
Nominal Çalışma Sırası		0-0.3s-CO-180s-CO
Kısmi Deşarj	bilgisayar	≤5
Yük Ayırıcı-Sigorta Kombinasyonu Elektrik Ünitesi
Nominal Akım (Maksimum)	A	200
Nominal Kısa Devre Kesme Akımı	KA	31.5
Nominal Akım (Maksimum)	KA	80
Kısmi Deşarj	bilgisayar	3150
Bağlantıyı kesme anahtarı
Nominal akım	A	630/1250
Nominal Kısa Süreli Dayanım Akımı	KA	20/25
Nominal Kısa Süreli Süre	S	4
Nominal Tepe Dayanım Akımı	KA	50/63
Mekanik ömür	Saniye	3000
Topraklama Anahtarı
Nominal akım	A	630/1250
Nominal Kısa Süreli Dayanım Akımı	K	20/25
Nominal Kısa Süreli Süre	S	4
Nominal Tepe Dayanım Akımı	k	50/63
Nominal Kısa Devre Kapama Akımı (Tepe)	KA	50
Nominal Kısa Devre Kapama Akımı Çevrimleri	Saniye	2
Mekanik ömür	Saniye	3000

Ürün Özelliği ve Uygulaması

Başvuru Siteleri

Gelişmiş Güvenlik ve Çevre Dostu için Sağlam Yalıtım

Kompakt ve Yerden Tasarruf Sağlayan Tasarım

Olumsuz Koşullarda Son Derece Güvenilir

Bakım Gerektirmeyen Çalışma

Esnek ve Genişletilebilir Yapılandırma

◇ Kompakt ikincil trafo merkezleri

◇ Küçük sanayi ve madencilik işletmeleri

◇ Rüzgar santralleri

◇ Oteller, alışveriş merkezleri, ofis binaları, ticari merkezler vb.

◇ C- Yük anahtar ünitesi

◇ D-Direct kablo bağlantı ünitesi

◇ Topraklama anahtarlı De- Direct kablo bağlantı ünitesi

◇ F- Yük ayırıcı-sigorta kombinasyon ünitesi

◇ V- Vakumlu devre kesici ünitesi

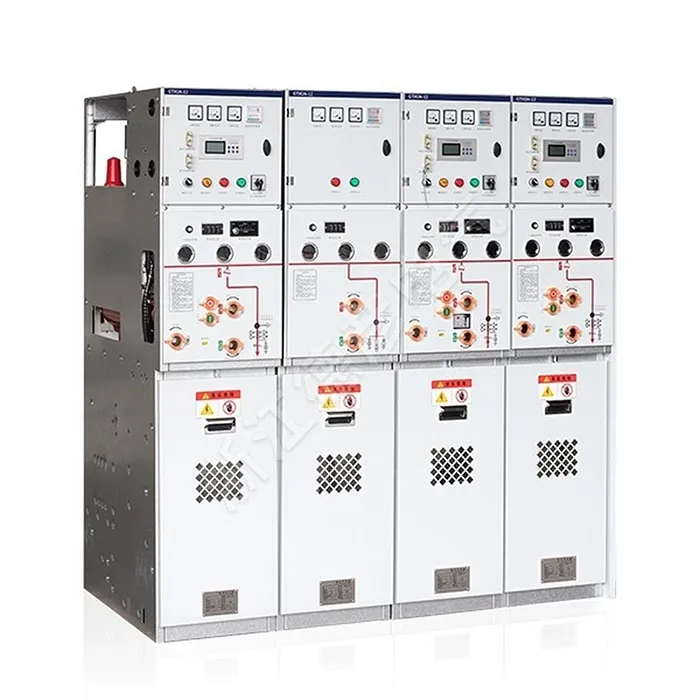

AC Metal-Insulated Ring Main Switchgear
