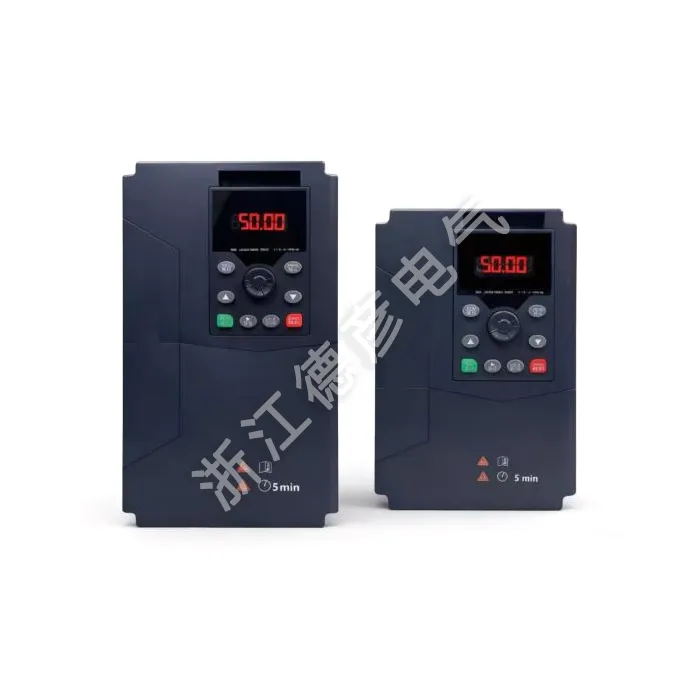

Tel Çekme Makinesi İnvertörü

Deyan Elektrik, Avrupa ve Amerika pazarlarını kapsayan, güvenilir çözümler ve iyi fiyat avantajı sağlayan profesyonel bir endüstriyel elektrik tedarikçisidir. Tel Çekme Makinesi için LNC860L İnvertörü, gelişmiş gerilim kontrolüne ve istikrarlı kaliteye sahiptir. Toplu alımlara uygun olup tel ve kablo endüstrilerine uyar ve istikrarlı çalışma sağlar.

Talep Gönder

Ürün Açıklaması

Tel çekme makinelerine özel LNC860L serisi frekans dönüştürücüler, yalnızca 8605 vektör frekans dönüştürücülerin tüm yüksek performanslı özelliklerine sahip olmakla kalmaz, aynı zamanda çeşitli sarma ve çözme gereksinimlerini karşılayan kapalı döngü gerilim kontrolü ve açık döngü gerilim kontrolü de sağlayabilir. Gerilim sarımı kontrolü ve destekleri için yerleşik bir matematiksel modele sahiptir. rulo çapının otomatik hesaplanması. Tel ve kablo, metal folyo işleme, sarma, metal tel çekme ve plastik tel çekme gibi endüstrilerde yaygın olarak kullanılabilir. Tel Çekme Makinesi için olan bu İnvertör standarttır - 485 iletişim fonksiyonuyla donatılmıştır ve bir frenleme ünitesi standarttır - 22kW ve altı güç için donatılmıştır. Güç aralığı:0,75kW-400kW-380V.

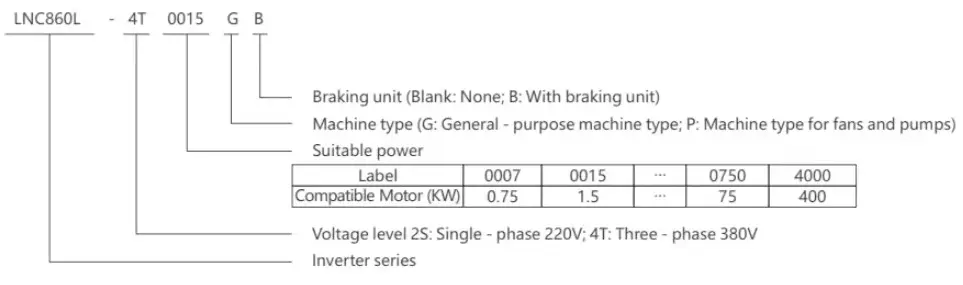

Modelin anlamı

LNC860L Inverter for Wire-Drawing Machine

Ürün özellikleri

▲Yüksek performanslı vektör kontrolü, büyük düşük frekanslı tork ve kararlı çıkış

▲Çeşitli kodlayıcıları destekler: ABZ artımlı, U artımlı ve çözümleyici

▲ Geniş voltaj girişi, otomatik çıkış voltajı regülasyonu (AR), anlık güç kaybı sırasında kapanma yok, daha güçlü uyarlanabilirlik

▲Kapalı döngü gerilim kontrolünü ve açık döngü gerilim kontrolünü destekler

▲Gerilim sarımı kontrolü için yerleşik matematiksel model, rulo çapının otomatik hesaplanmasını destekler

▲Sorunsuz başlangıç, kararlı çalışma ve sabit gerilim

▲Otomatik kablo kopması tespiti, otomatik atalet telafisi

▲Sarma ve çözme sistemi kombinasyonu, DC barasını paylaşarak elektrik enerjisinden tasarruf sağlar

▲Hızlı yanıt, güçlü uyarlanabilirlik ve kolay hata ayıklama özelliklerine sahip yerleşik gelişmiş PID algoritması

▲16 - adım hız kontrolü, basit PLC, zamanlama, sabit hız ve yön ayarı gibi çok işlevli mantık kontrolünü gerçekleştirir

▲Gömülü RS485 iletişim arayüzü Modbus protokolünü destekler

▲ Çoklu koruma fonksiyonları: aşırı gerilim, aşırı akım, aşırı yük, aşırı ısınma vb.

İsim plakası talimatları

MODELİ:	LNC860L-4T0037GB/4T0055PB
GÜÇ:	3.7KW 9A/5.5KW 13A
GİRİŞ:	3PH AC380V 50HZ/60HZ
ÇIKTI:	3PH ACOV-380V OHZ-400HZ
:	Barkod

Makine türlerinin listesi

Frekans dönüştürücü modeli	Güç kapasitesi (kVA)	Giriş akımı (A)	Çıkış akımı (A)	Uygulanabilir motor (KW)
Tek fazlı güç kaynağı: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Üç fazlı güç kaynağı: 380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Teknik özellikler

Öğe		Şartname
Kontrol özellikleri	Çıkış frekansı	0-500Hz
	Taşıyıcı frekansı	0,8kHz~12kHz Taşıyıcı frekansı, yük özelliklerine göre otomatik olarak ayarlanabilir
	Çıkış frekansı çözünürlüğü	0,01 Hz
	Kontrol modu	Açık çevrim vektör kontrolü(SVC) V/F kontrolü Kapalı çevrim vektör kontrolü(FVC)
	Tork özellikleri	Tork telafisi ve kayma telafisi ile başlangıç torku 0,5Hz'de %150'ye ulaşabilir
	Tork kontrol doğruluğu	±%5(FVC)
	Durmayı önleme eylem kriteri	Nominal akımın yüzdesi olarak %20 ile %250 arasında ayarlayın
	Hız düzenleme aralığı	1:100(SVC) 1:1000(FVC)
	Hız stabilizasyon doğruluğu	±%0,5(SVC) ±%0,02(FVC)
	Aşırı yük kapasitesi	Bir dakika boyunca nominal çıkış akımının %150'si
	V/F eğrisi	Dört mod: doğrusal; çok noktalı; tam V/f ayırma; eksik V/f ayırma
	Hızlanma ve yavaşlama eğrisi	Doğrusal veya S-eğrisi hızlanma ve yavaşlama modları; dört hızlanma ve yavaşlama süresi; hızlanma ve yavaşlama zaman aralığı 0,1~6500,0s
	DC frenleme	DC frenleme frekansı:0,00Hz~maksimum frekans.Frenleme süresi:0,0s~60,0s, frenleme eylemi akım değeri:%0,0~%100,0
	Yavaş hareket kontrolü	Jog frekans aralığı:0,00Hz~maksimum frekans, jog hızlanma ve yavaşlama süresi 0,1s~6500,0s
	Basit PLC, çok adımlı hızlı çalışma	Dahili PLC veya kontrol terminalleri aracılığıyla 16 adıma kadar hızlı çalışma elde edilebilir
	Dahili PID	Proses kontrolü kapalı döngü kontrol sistemini kolayca gerçekleştirebilir
	Otomatik voltaj regülasyonu (AVR)	Şebeke voltajı değiştiğinde, otomatik olarak sabit bir çıkış voltajını koruyabilir
	Hızlı akım sınırlama fonksiyonu	Aşırı akım arızalarını en aza indirin ve frekans dönüştürücünün normal çalışmasını koruyun
Çalışma özellikleri	Çalıştırma komut kanalı	Üç kanal: operasyon paneli tarafından verilir, kontrol terminalleri tarafından verilir, seri iletişim portu tarafından verilir. Çeşitli şekillerde değiştirilebilir.
	Frekans kaynağı	On frekans kaynağı: panel düğmesiyle verilir, çalışma paneliyle verilir, analog voltajla verilir, analog akımla verilir, RS485 iletişimi tarafından verilir, çeşitli şekillerde değiştirilebilir
	Yardımcı frekans kaynağı	On yardımcı frekans kaynağı. Yardımcı frekans ince ayarı ve frekans sentezini esnek bir şekilde gerçekleştirebilir
	Giriş terminalleri	Biri yüksek hızlı darbe girişi olarak kullanılabilen altı dijital giriş terminali. İki analog giriş kanalı, Al1:giriş aralığı0~+10V,Al2:giriş aralığı0~+10V/0-20mA
	Çıkış terminalleri	Ayarlanan frekans ve çıkış frekansı gibi fiziksel büyüklüklerin çıkışını gerçekleştirebilen, OkHz~50kHz'den kare dalga sinyalleri çıkaran bir yüksek hızlı darbe çıkış terminali Bir dijital çıkış terminali Bir röle çıkış terminali İki analog çıkış terminali: Çıkış frekansı/akım/voltaj/frekans komutu/dönme hızı/güç faktörü sinyallerinin çıkışını gösterebilen OV~10V/0-20mA
	Koruma fonksiyonu	Açılışta giriş ve çıkış faz kaybı koruması, aşırı akım koruması, aşırı voltaj koruması, düşük voltaj koruması, aşırı ısınma koruması, aşırı yük koruması vb. üzerine motor kısa devre tespiti
Çevre	Başvuru yeri	İç mekanlarda, doğrudan güneş ışığına maruz kalmayan, tozdan, aşındırıcı gazlardan, yanıcı gazlardan, yağ buharından, su buharından, damlayan su veya tuzdan vb.
	Rakım	1000 m'den az
	Ortam nemi	-10°C~+40°C(Ortam sıcaklığı 40°C~50°C arasında olduğunda, değer kaybı işlemi gereklidir)
	Nem	%95'ten az bağıl nem, su damlacığı yoğunlaşması olmadan
	Titreşim	5,9 m/s²'den (0,6 g) az
	Depolama sıcaklığı	-20°C~+60°C

LNC860L Inverter for Wire-Drawing Machine
