Şalt Donanımı Seçimi Kılavuzu

Temel olarak tür seçimişalt sistemi"Gereksinimlerin tanımlanmasından" "parametrelerin eşleştirilmesine" kadar uzanan bir karar verme sürecidir. Seçim sürecini daha net hale getirmek için süreci sekiz temel boyuta ayırdım. Bunu bir kontrol listesi gibi kullanabilir, her bir öğeyi gerçek durumunuzla karşılaştırabilirsiniz.

Şalt Sistemi Seçimi için Üç Çekirdek Boyutu

Seçim Boyutu

Temel Hususlar

Seçim Rehberi

1. Gerilim Seviyesi

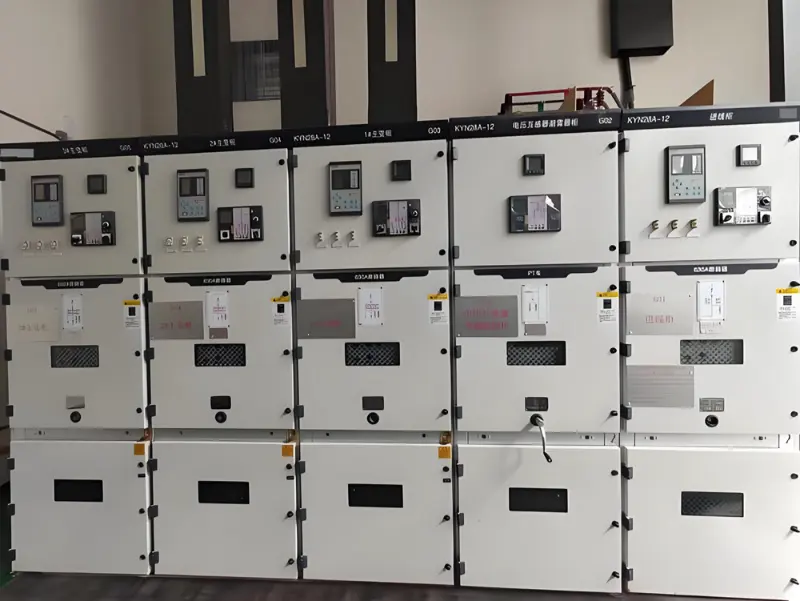

Bunun yüksek voltajlı bir sistem (örneğin, gelen hat/trafo birincil tarafı olarak 10kV) veya düşük voltajlı bir sistem (örneğin, giden hat/terminal dağıtımı olarak 380V/220V) için olup olmadığını belirleyin.

Bu, ekipmanın yalıtım seviyesini ve dahili bileşenlerini doğrudan belirleyen en temel bölümdür.

2. Kurulum Ortamı

İç mekanda mı yoksa dış mekanda mı kurulum için olduğunu ve su geçirmezlik (IP derecesi), nem direnci, korozyon direnci veya patlamaya karşı koruma gibi özel gereksinimlerin olup olmadığını değerlendirin.  Dış mekan kullanımı, yüksek giriş koruma dereceleri (örn. IP54 veya üstü) ve paslanmaz çelik muhafazalar gerektirir; nemli/aşındırıcı ortamlar tamamen kapalı ekipman veya özel kaplama işlemleri gerektirir.

3. İşlevsel Amaç

Ana amacı açıkça tanımlayın: aydınlatma, güç (örn. motor kontrolü), güç dağıtımı, güç faktörü düzeltmesi (kapasitör bankası) veya ölçüm. Aydınlatma dağıtım kutuları küçük yüklere sahiptir ve duvara monte edilebilir; güç dağıtım kutuları büyük yüklere sahiptir, genellikle zeminde durur ve sıklıkla motor kontrol üniteleri gerektirir.

4. Yapısal Biçim

Sabit tip (örn. GGD, ekonomik) veya çekmeceli tip (örn. GCK/GCS/MNS, kolay bakım, yüksek güvenilirlik) arasında seçim yapın. Sabit tip, dağınık yüklerin, az devrenin ve sınırlı bütçelerin olduğu durumlar için uygundur.

Çekmeceli tip, yoğun yüklerin, çok sayıda devrenin ve yüksek güç kaynağı güvenilirliği gereksinimlerinin (örn. veri merkezleri, petrokimya endüstrisi) olduğu durumlar için uygundur.

5. Elektriksel Parametreler

Sistemin nominal voltajını, frekansını ve hesaplanan akımını doğrulayın. Daha da önemlisi, kısa devre koşulları altında dinamik ve termal kararlılık gereksinimlerine uygunluğun sağlanması. Devre kesicinin kesme kapasitesi, kurulum noktasındaki maksimum kısa devre akımından büyük olmalıdır.  Parametre eşleştirmesi güvenli çalışma için esastır. Sadece deneyim veya tahminlere değil, titiz hesaplamalara dayanmalıdır.                6. Proje Niteliği

Yeni bir inşaat projesi mi, yenileme projesi mi yoksa kapasite genişletme projesi mi?

Yeni inşaatlarda yüksek kaliteli, son derece güvenilir yeni ürünlere öncelik verin. Yenileme/genişletme için, daha kolay sistem entegrasyonu amacıyla mevcut kabin tipine bakın.

7. Kurulum Alanı

Elektrik odasının uzunluğunu, genişliğini ve yüksekliğini, özellikle de dolapların önündeki ve arkasındaki çalışma koridorlarının genişliğini ölçün.

Alan kullanılabilirliği doğrudan kabin boyutlarını ve düzenini sınırlar. Örneğin, arka koridor genişliği bakım gereksinimlerini karşılamalıdır ve 6 m'den uzun kabin sıraları iki çıkış noktası gerektirir.

8. Bakım ve Yönetim  İşletim personelinin teknik beceri düzeyini ve bakım kolaylığı gereksinimlerini göz önünde bulundurun.

Çekmeceli dolaplar iyi bir ünite değiştirilebilirliği sunar; bakım sırasında, güç kaynağını hızlı bir şekilde yeniden sağlamak için arızalı ünite çıkarılabilir, ancak maliyet daha yüksektir.

Ortak Şalt Donanımı Modelleri ve Uygulanabilir Senaryolar

Temel boyutları anladıktan sonra, birkaç yaygın türe bakalım.alçak gerilim şalt sistemipiyasada. Bu, soyut gereksinimlerinizi belirli ürünlerle eşleştirmenize yardımcı olacaktır.

Model Serisi  Yapı Türü  Temel Özellikler

Tipik Uygulanabilir Senaryolar

:-----------   :----------------   :--------------------------------------------

GGD  Sabit Ekonomik ve pratik, basit devre, ancak bakım için elektrik kesintisi gerektirir.

Endüstriyel ve madencilik işletmeleri, maliyet hassasiyeti olan şantiyeler, daha az devre ve güç kaynağı sürekliliği için düşük gereksinimler.

GCK       Çekme

Motor Kontrol Merkezi (MCC) ünitelerinden oluşur. Yalıtılmış devreler iyi güvenlik ve güvenilirlik sunar. Para için iyi bir değer sunar.

Güç sistemleri, endüstriyel ve madencilik işletmeleri, güç dönüşümü, dağıtımı ve motor kontrolü gerektiren yüksek binalar. Şu anda yaygın olarak kullanılan bir tür.

GCS       Çekmeceli

GCK'ye dayalı geliştirilmiş tasarım, esnek yapı, çekmece ünitelerinin iyi şekilde değiştirilebilirliği. İlk sürümler nispeten daha düşük koruma seviyelerine sahipti.  Büyük enerji santralleri, petrokimya tesisleri vb. yüksek otomasyon seviyeleri ve bilgisayarlarla arayüz yeteneği gerektiren dağıtım sistemleri.

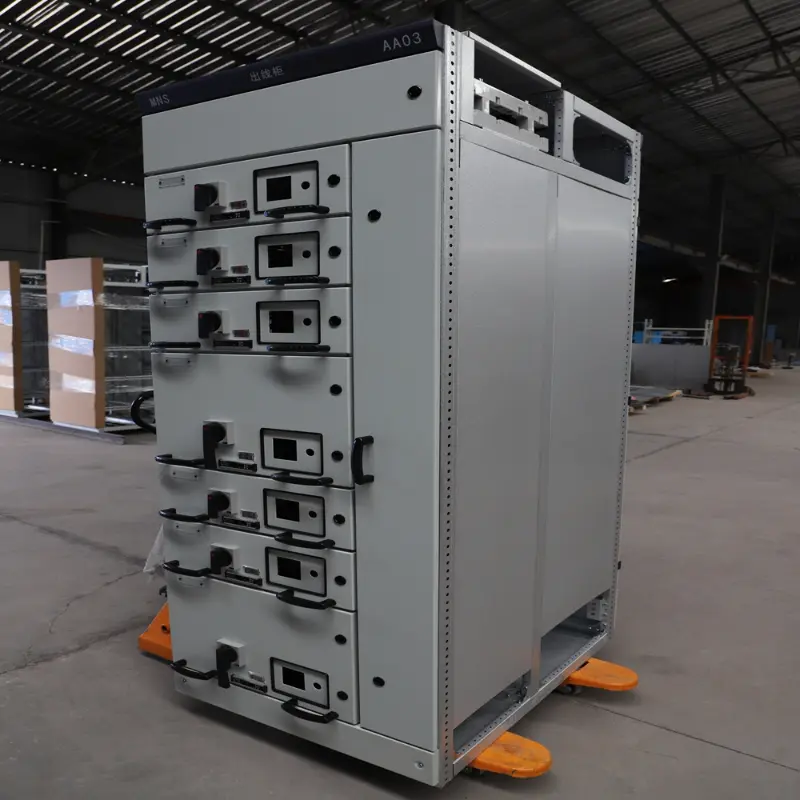

MNS       Çekmeceli

Kompakt tasarım, modüler yapı, mükemmel işçilik, yüksek koruma seviyesi, üstün performans, ancak nispeten daha yüksek maliyet (GCS'nin yaklaşık iki katı).  Büyük veri merkezleri, lüks oteller ve hassas üretim atölyeleri gibi güç kaynağı güvenilirliği, güvenliği ve alan kullanımı açısından son derece yüksek taleplerin olduğu durumlar.

> Kısaca GGD'den MNS'ye geçiş hem performansta hem de maliyette bir ilerleme olarak görülebilir. Çoğu geleneksel proje için GCK genellikle ekonomiyi ve güvenilirliği dengeleyen ihtiyatlı bir seçimdir.
