El Arabalı Kapalı Alan Vakumlu Devre Kesici

Deyan Electric, endüstriyel elektrikli ev aletleri alanında zengin üretim tecrübesine sahip, endüstriyel elektrikli ev aletlerinin Ar-Ge, üretim, satış ve servisinde uzmanlaşmış profesyonel bir tedarikçidir. Ana ürünleri arasında gaz yalıtımlı şalt cihazları, halka ana üniteleri, kompakt trafo merkezleri ve yüksek/alçak gerilim şalt cihazları gibi güç ekipmanları bulunmaktadır.
Kolay bakım ve test için El Arabalı (çekmeceli) tasarımlı İç Mekan Vakumlu Devre Kesici. Vakum kesme teknolojisi, kompakt yapısı ve esnek çalışmasıyla güvenilir devre koruması sağlayarak güç dağıtım sistemleri ve endüstriyel uygulamalar için idealdir.

Talep Gönder

Ürün Açıklaması

El arabalı iç mekan vakum devre kesici, 12kV nominal gerilime sahip üç fazlı AC 50Hz iç mekan şalt cihazıdır. Endüstriyel tesisler, enerji santralleri, trafo merkezleri ve elektrik tesislerinde kontrol ve koruma uygulamalarına uygun olup, sık çalışma gerektiren yerler için idealdir. Entegre bir çalışma mekanizması ve kesici gövdesi bulunur. El arabalı iç mekan vakumlu devre kesici, sabit bir kurulum ünitesi olarak tasarlanabilir veya bir çekmece ünitesi oluşturmak için özel bir itme mekanizması ile donatılabilir. El arabası ana devre bölümüne sahip iç mekan vakum devre kesici, kompakt boyut, yüksek güvenilirlik ve bakım gerektirmeyen çalışma elde etmek için tamamen kapsüllenmiş katı yalıtımlı kutuplar içerebilir. KYN28-12(GZS) gibi çekmeceli şalt dolaplarıyla uyumludur, sabit montajlı versiyonu ise XGN sabit şalt panolarına entegre edilebilir.

Ürün Parametresi (Şartname)

Seri numarası	İsim		Birim	Veri
1	Nominal gerilim		kV	12
2	Maksimum çalışma voltajı		KV	12
3	Nominal akım		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Nominal Kısa Devre Kesme Akımı (Nominal Termal Kararlılık Akımı - RMS)		KA	20/25	31.5		40
5	Nominal Kısa Devre Kapama Akımı (Tepe)		KA	50/63	80		100
6	Nominal Tepe Dayanım Akımı (Nominal Dinamik Stabilite Akımı - Tepe)		KA	50/63	80		100
7	4S Anma Kısa Devre Dayanım Akımı		KA	20/25	31.5		20/25
8	Nominal Yalıtım Seviyesi	Çalışma Gerilimi Dayanımı (Nominal Kırılma Öncesi ve Sonrası)/1 dk Güç Frekansı Gerilim Dayanımı	KV	Zemin 42 (Kırma 48)
		Dayanım Gerilimi (Nominal Kırılma Öncesi ve Sonrası) / Tepe Nominal Yıldırım Darbe Dayanım Gerilimi		Zemin 75 (Kırma 85)
9	Nominal Termal Stabilite Süresi		S	4
10	Nominal Çalışma Sırası			Ayrı -0.3S - Kombine -180S - Kombine
11	Mekanik ömür		Saniye	20000
12	Nominal Kısa Devre Kesme Akımı Kesme Sayısı		Saniye	50
13	Çalışma Mekanizması Nominal Kapanma Gerilimi (DC)		v	AC, DC 110,220
14	Çalışma Mekanizması Nominal Açma Gerilimi (DC)		v	AC, DC 110,220
15	Temas boşluğu		mm	11±1
16	Aşırı strok (temas yayı sıkıştırma uzunluğu)		mm	3,5±0,5
17	Üç fazlı kapanma ve açılma sıçrama süresi		Bayan	≤2
18	Kapanma sırasında iletişimin geri dönme süresi		Bayan	≤2
19	Ortalama açma hızı		m/sn	0,9~1,2
	Ortalama kapanma hızı		m/sn	0,5-~0,8
20	Açılış zamanı	Maksimum çalışma voltajında	S	≤0,05
21		Minimum çalışma voltajında		≤0,08
22	Kapanış zamanı		S	0.1
23	Her fazın ana devresinin direnci		μΩ	630 ≤50		1250 ≤ 45
24	Hareketli ve sabit kontaklar için izin verilen kümülatif aşınma kalınlığı		mm	3

Ürün Özelliği ve Uygulaması

El Arabası (Çekmeceli) Tasarım

Gelişmiş Vakum Kesintisi

Kilitlemelerle Artırılmış Güvenlik

Yaylı Çalışma Mekanizması

Çok Yönlü Uygulama

Uygulama Aralığı

◇ Kompakt ikincil trafo merkezleri

◇ Küçük sanayi ve madencilik işletmeleri

◇ Rüzgar santralleri

◇ Oteller, alışveriş merkezleri, ofis binaları, ticari merkezler vb.

◇ C- Yük şalter ünitesi

◇ D-Direct kablo bağlantı ünitesi

◇ Topraklama anahtarlı De- Direct kablo bağlantı ünitesi

◇ F- Yük ayırıcı-sigorta kombinasyon ünitesi

◇ V- Vakumlu devre kesici ünitesi

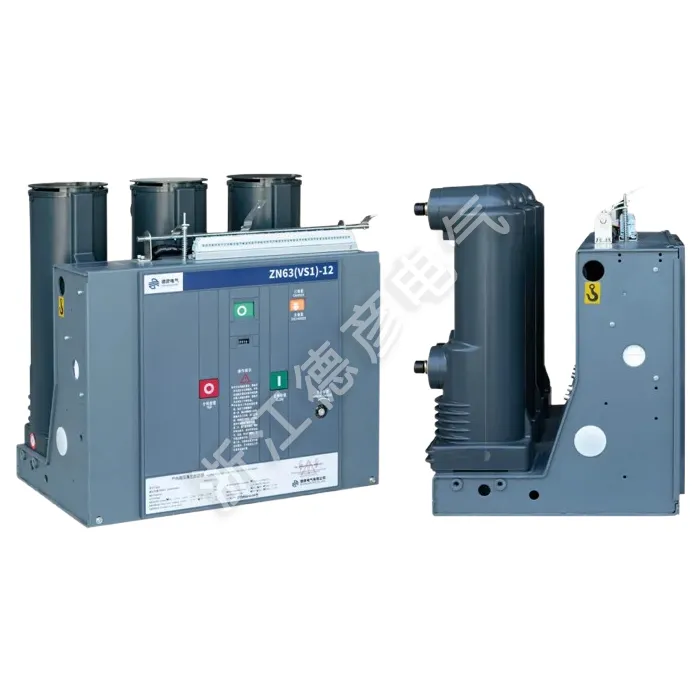

Indoor Vacuum Circuit Breaker With Handcart
