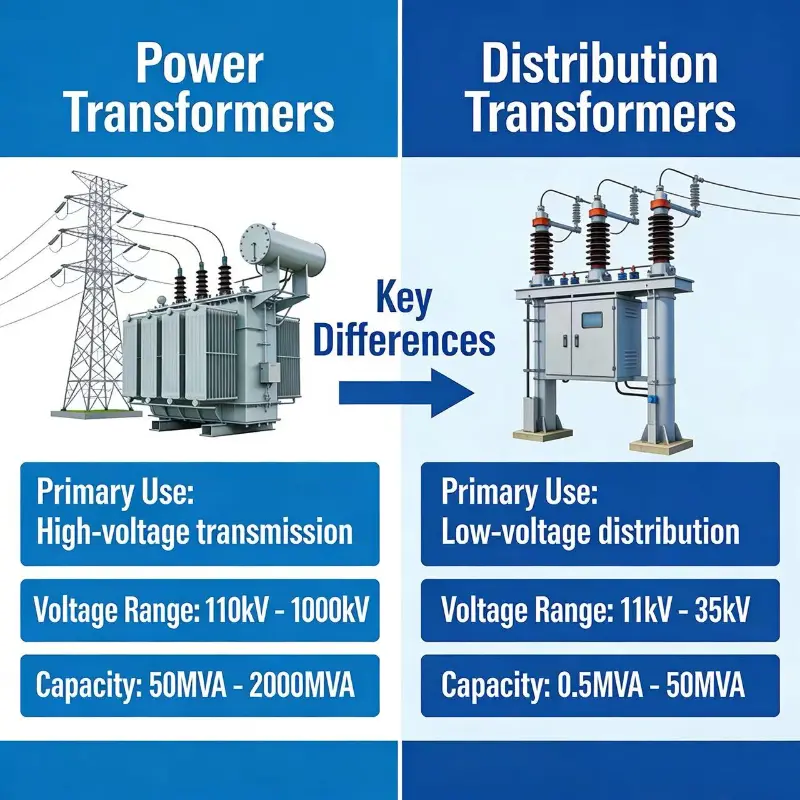

Güç transformatörü ile dağıtım transformatörü arasındaki fark nedir?

Güç transformatörleri esas olarak yüksek gerilimde kullanıldıkları iletim şebekesine bağlanırken, dağıtım transformatörleri dağıtım ucunda kullanıldığından her zaman düşük gerilim seviyeleriyle karşı karşıya kalırlar.

Şimdi farklılıklara geliyorum

1. İletim şebekesinde kullanıldıkları için genellikle > 33 KV'de çalıştırılırlar, dağıtım transformatörleri ise genellikle < 33 KV'de bağlanırlar.

2. Daha yüksek voltaj değeri nedeniyle, güç transformatörlerinin yalıtım seviyesi çok yüksek, dağıtım transformatörlerinin ise düşüktür.

3. Güç transformatörlerinde yük dalgalanmaları doğrudan yüke bağlı olduğundan daha az, dağıtım transformatörlerinde ise daha fazladır.

4. Güç transformatörleriCu kaybı ve demir kaybını 24 saat taşıyabilecek şekilde tasarlanmışlardır, dolayısıyla soğutma mekanizmaları çok güçlüdür, dağıtım transformatörlerinde ise yük çevrimine bağlı olarak Cu kaybı meydana gelirken, demir kaybı her zaman mevcuttur.

5. Güç transformatörleri tasarlanırken tam yükte bakır kaybının az olmasına dikkat edilir. Dağıtım transformatörlerinde demir kayıpları minimum düzeyde tutulur.

6. Güç transformatörlerinde değerler daha yüksektir, bu nedenle CRGO çelik çekirdek olarak üstün çekirdek kullanırız, dağıtım transformatörlerinde ise amorf çelik kullanılır.

7. CRGO STEEL birim ağırlık başına daha fazla akı taşıyabildiğinden güç transformatörlerinin özgül ağırlığı dağıtım transformatörlerine göre daha azdır.

8. Güç transformatörleri tam yükte maksimum verim elde edecek şekilde tasarlanmıştır. Dolayısıyla maksimum verim koşuluna göre - tam yükte güç transformatörlerinin bakır kaybı = demir kaybı.

· Dağıtım transformatörlerinde ortalama olarak nominal çıkışın yüzde 70 - 75'i kadar yüklendiğini kabul ettiğimiz için maksimum verim formülüne göre yüzde 70 - 75'te maksimum verime ulaşacak şekilde tasarlanmıştır -

tam yükte bakır kaybı = 2* demir kaybı.

Transformatörlerde maksimum verimlilik için formül (x ^2 * cu kaybı = demir kaybı), burada x, transformatörün yüklenmesidir.

1. Dolayısıyla güç transformatörleri için yükleme %100'dür, dolayısıyla Cu kaybı = demir kaybı.

2. Dağıtım transformatörleri için yük %70'tir, dolayısıyla 0,7 ^ 2 * Cu kaybı = demir kaybı dolayısıyla Cu kaybı = 2 * demir kaybı.
