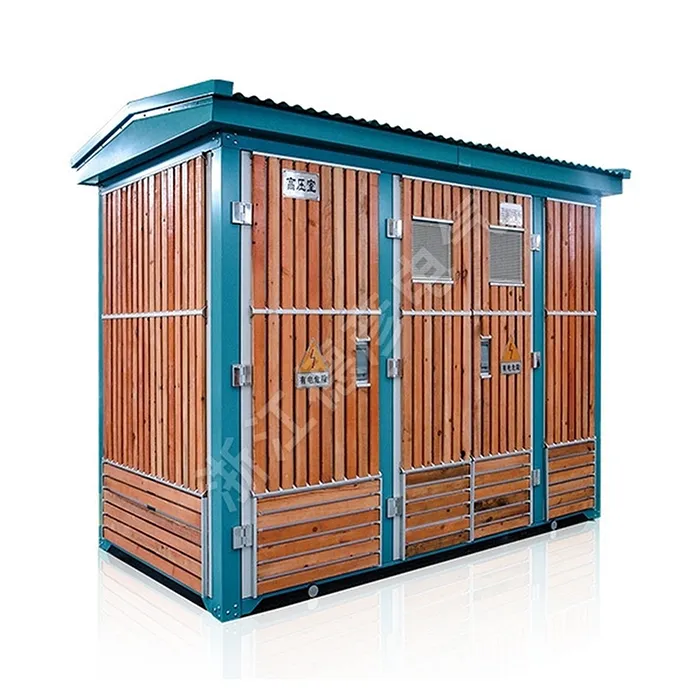

Yüksek/Alçak Gerilim Prefabrik Trafo Merkezi

Deyan Electric, endüstriyel elektrikli cihazlarda zengin üretim tecrübesine sahip profesyonel bir tedarikçidir. Yüksek/Alçak Gerilim Prefabrik Trafo Merkezi, 12kV ila 400V güç dağıtımı için kompakt, tamamen kapalı ve tipi test edilmiş bir çözümdür. Bu "tak ve çalıştır" ünitesi, bir transformatörü, HV/LV şalt sistemini ve kontrol sistemlerini tek, sağlam ve hava koşullarına dayanıklı bir muhafazada birleştirir. Güvenilir enerji tedariği ve gelişmiş güvenlik sağlar ve kentsel, endüstriyel ve ticari uygulamalarda hızlı dağıtım için idealdir.

Talep Gönder

Ürün Açıklaması

Yüksek/Alçak Gerilim Prefabrik Trafo Merkezi, kentsel şebeke yükseltmelerinde, konut topluluklarında, yüksek binalarda, endüstriyel ve madencilik tesislerinde, otellerde, alışveriş merkezlerinde, havalimanlarında, demiryollarında, petrol sahalarında, rıhtımlarda, otoyollarda ve hem iç hem de dış mekan uygulamaları için geçici enerji tesislerinde yaygın olarak kullanılmaktadır.

Yüksek/Alçak Gerilim Prefabrik Trafo Merkezi, orta gerilimi (örneğin 12kV veya 40,5kV) düşük gerilime (400V) dönüştürmek için tamamen entegre, kompakt bir çözümdür. Bu "tak ve çalıştır" ünitesi, transformatörleri, HV/LV şalt sistemini ve kontrol sistemlerini sağlam, hava koşullarına dayanıklı bir muhafazada birleştirir. Güvenilir güç dağıtımı sağlar, minimum inşaat işiyle sahada hızlı kurulum sağlar ve kentsel, endüstriyel ve yenilenebilir enerji uygulamaları için idealdir.

Ürün Parametresi (Şartname)

● Yük Anahtarı Teknik Özellikleri

Seri numarası	İsim	Birim	FKN12-12 Yük Anahtarı	FZN25-12 Vakum Yük Anahtarı
1	Nominal gerilim	kV	10
2	Maksimum çalışma voltajı	kV	12
3	Nominal frekans	Hz.	50
4	Nominal akım	A	630
5	Nominal kopma yük akımı	A	630
6	Termal Kararlılık Akımı (RMS)	KA/S	20/2	20/4
7	Dinamik Kararlılık Akımı	KA	50	50
8	Kısa devre kapatma akımı (tepe)	KA	50	50
9	Tam yükte kırma çevrimleri	Saniye	20	10000
10	Mekanik ömür	Saniye	2000	10000
11	1 dk Güç Frekansı Dayanım Gerilimi (Fazdan Faza ve Fazdan Toprağa)	kV	42	42
12	Yıldırım darbe gerilimi (bağıl ve toprağa)	kV	75	75

● Yüksek Gerilim Sigortalarına İlişkin Teknik Özellikler

Seri numarası		Nominal Gerilim (kV)	Kesme Akımı (A)	Kesme Akımı (KA)	Sigorta Değeri (A)
İngiltere modeli	Yerli Model	Nominal Gerilim (kV)	Kesme Akımı (A)	Kesme Akımı (KA)	Sigorta Değeri (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Not: Bir forvetin takılı olup olmadığına göre belirlenir. N forvet olmadığını, A forvetin mevcut olduğunu belirtir.

Seri numarası	Açma Cihazı Tipi	Açma ünitesi A'nın nominal akımı	Kesme Kapasitesi kA (AC 380V)
DW15-630		315.400.630	40
DW15-1000		630.800.1000	50
DW15-1600	Termal-elektromanyetik veya elektronik	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	Zeki	2000,2500,3200	100

Ürün Özelliği ve Uygulaması

Kompakt, Entegre "Tak ve Çalıştır" Tasarımı

Sağlam ve Hava Koşullarına Dayanıklı Muhafaza

Yüksek Güvenlik ve Güvenilirlik

Mükemmel Trafo Performansı

Esnek Yapılandırma ve Kolay Bakım

Başvuru Siteleri

◇ Kompakt ikincil trafo merkezleri

◇ Küçük sanayi ve madencilik işletmeleri

◇ Rüzgar santralleri

◇ Oteller, alışveriş merkezleri, ofis binaları, ticari merkezler vb.

◇ C- Yük anahtar ünitesi

◇ D-Direct kablo bağlantı ünitesi

◇ Topraklama anahtarlı De- Direct kablo bağlantı ünitesi

◇ F- Yük ayırıcı-sigorta kombinasyon ünitesi

◇ V- Vakumlu devre kesici ünitesi

High/Low Voltage Prefabricated Substation
