Hangi Halka Ana Ünitesini Seçmelisiniz?

Halka ana ünitesi (RMU), \(10\mathrm{kV}\) halka dağıtım ağlarının temel şalt cihazıdır — ancak doğru olanı seçmek hiç de kolay değildir. Cevap, ürünün kendisine değil, çalışma ortamınıza, güç kaynağı düzeninize ve işlevsel ihtiyaçlarınıza bağlıdır. Bu makale, yalıtım formuna, uygulama senaryosuna ve elektriksel parametrelere göre seçim kararını açıklamaktadır; böylece doğru RMU'yu projenizle eşleştirebilirsiniz.

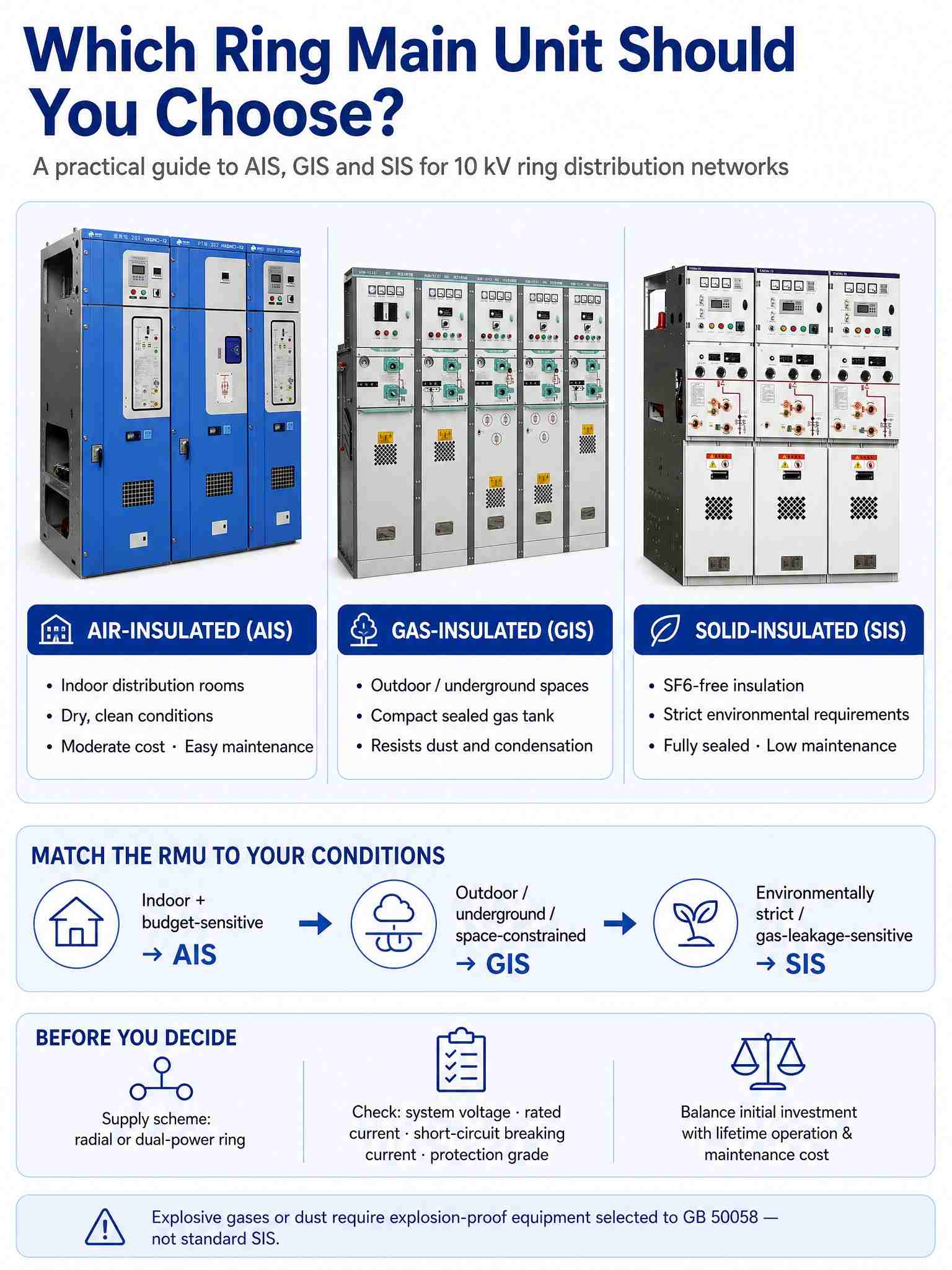

Yalıtım formuyla başlayın; ayak izini, çevresel uyumu ve bakım yükünü belirler.

• Hava yalıtımlı RMU'lar (AIS), kuru, temiz ve bakımlı koşullara sahip iç mekan dağıtım odalarına uygundur. Orta düzeyde maliyet, sezgisel bir yapı ve kolay bakım sunarlar ancak kabinler daha büyüktür ve neme ve toza karşı hassastır.
• Gaz yalıtımlı RMU'lar (GIS) dış mekan anahtarlama istasyonlarına, yer altı boru galerilerine, dar dağıtım alanlarına ve fotovoltaik projelere uygundur. Kapalı gaz tankları, daha yüksek bir maliyetle kompakt boyut, küçük ayak izi ve toza ve yoğuşmaya karşı güçlü direnç sunar.
• Katı yalıtımlı RMU'lar (SIS), katı çevresel gereksinimleri olan (SF6 içermeyen, gaz sızıntısı veya sera etkisi riski olmayan) projelerin yanı sıra yangın güvenliği ve gaz sızıntısına duyarlı senaryolara da uygundur. Birincil iletkenler, gaz dolgusu olmadan epoksi reçineyle bütünleşik olarak kapsüllenmiş olup, daha yüksek işleme gereksinimlerine rağmen tamamen yalıtılmış, az bakım gerektiren bir tasarım sunar.

Not: Patlayıcı gaz veya toz bulunan sahalar için, standart katı yalıtımlı RMU'lar yerine GB 50058 (Patlayıcı Ortamlarda Elektrik Tesisatlarının Tasarımı Kodu) uyarınca seçilen patlamaya dayanıklı elektrikli ekipman kullanılmalıdır.

Daha sonra senaryoyu eşleştirin.

Basit bir ifadeyle: iç mekan ve bütçeye duyarlı projeler \(\rightarrow\) AIS; açık hava, yer altı veya alanı kısıtlı alanlar \(\rightarrow\) GIS; çevresel açıdan katı veya gaz sızıntısına duyarlı projeler \(\rightarrow\) SIS (gerçekten patlayıcı ortamlar için, GB 50058 uyarınca patlamaya dayanıklı ekipman gereklidir). Yeni enerji kutusu tipi trafo merkezleri ve akıllı dağıtım ağları için, birincil-ikincil entegrasyonuna sahip gaz yalıtımlı üniteler, uzaktan izleme, otomatik arıza alarmı ve gözetimsiz çalışmaya olanak tanıyan, giderek daha yaygın bir tercih haline geliyor.

Güç kaynağı şemasını ve elektrik parametrelerini doğrulayın.

Yalıtım formunun ötesinde, ağın basit radyal beslemeye mi yoksa çift güç halkalı beslemeye mi ihtiyacı olduğunu doğrulayın ve sistem voltajı, nominal akım, kısa devre kesme akımı ve koruma sınıfı gibi temel parametreleri kontrol edin. Bunlar ağ yapılandırmasına ve yük ölçeğine uygun olmalıdır; aksi takdirde doğru yalıtım türü bile güvenli çalışmayı garanti edemez.

İlk maliyeti yaşam boyu maliyetle dengeleyin.

Makul seçim, ilk yatırımı uzun vadeli işletme ve bakım maliyetleriyle karşılaştırır. Sık bakım gerektiren veya ortamına uyum sağlayamayan daha ucuz bir ünite, hizmet ömrü boyunca çok daha pahalıya mal olabilir. RMU'yu fiyat etiketine değil koşullarınıza göre eşleştirin.

Zhejiang Deyan Electric Co., Ltd.Zhejiang Eyaleti, Wenzhou, Yueqing Ekonomik Kalkınma Bölgesi'nde bulunan profesyonel bir güç dağıtım ekipmanı üreticisidir. Şirketin ürün portföyü, kentsel şebeke yenilemesinde, endüstriyel güç dağıtımında ve yeni enerji santrallerinde yaygın olarak kullanılan gaz yalıtımlı şalt cihazları, halka ana üniteler, kutu tipi trafo merkezleri, yüksek ve alçak gerilim şalt cihazları ve fotovoltaik şebeke bağlantı dolaplarını içermektedir. Şirketin temel ürün gruplarından biri olan ring ana üniteleri (hava yalıtımlı ve gaz yalıtımlı tipler dahil) eksiksiz şema tasarımı ve teknik destekle sağlanarak müşterilerin güvenilir ve uyumlu ring dağıtım ağları oluşturmasına yardımcı olur. Deyan Electric, dünya çapındaki müşterilerine verimli ve güvenilir güç çözümleri sunmaya kendini adamıştır.
