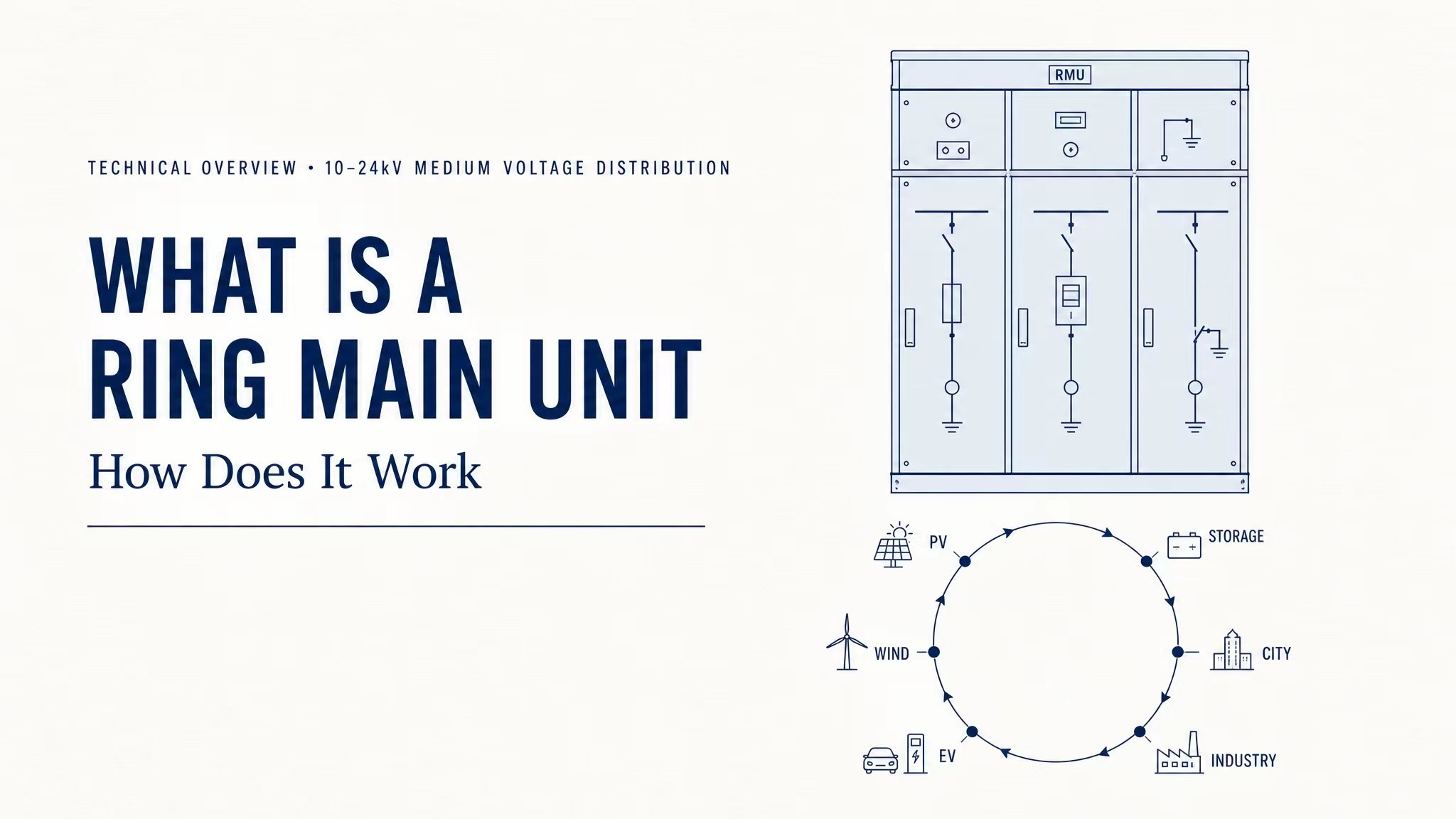

Halka Ana Ünitesi Nedir ve Nasıl Çalışır?

Kentsel kablo boru hattı yenilemesinde, yeni enerji için enerji dağıtımının desteklenmesinde ve konut toplulukları ve sanayi parklarına yönelik güç tedarik projelerinde,Halka Ana Üniteleri(RMU'lar), 10-24kV orta gerilim halka dağıtım ağlarında çekirdek şalt sistemi olarak hizmet eder. Kompakt kabin yapısı, güvenilir yük anahtarı düzenekleri ve esnek halka güç kaynağı modu sayesinde RMU'lar, dış mekan güç dağıtımı, kutu trafo merkezi eşleştirme ve yer altı boru hattı güç dağıtımı için ana ekipman haline geldi. Bu belge, ekipmanın temel çalışma prensiplerini, beş temel avantajı, uygulanabilir yerleri, rutin denetim ve bakımın yanı sıra sektördeki yeni çevre dostu gaz yalıtımlı RMU'ların teknik eğilimini kapsayan ve elektrik sektöründe yaygın arama anahtar kelimelerine yanıt veren ayrıntılı bir giriş sağlar.

I. Temel Çalışma Prensibi

Halka güç kaynağı, birden fazla yüksek gerilim kablosunun uçtan uca bağlanmasıyla kapalı bir halka güç kaynağı döngüsü oluşturulması anlamına gelir. Yük anahtarları, topraklama anahtarları ve sigortalar gibi dahili bileşenlerle donatılmış RMU'lar, döngü içindeki kablo hatlarının bağlantısını ve bağlantısının kesilmesini kontrol eder.

Halka ağının bir bölümünde kısa devre veya kablo hasarı meydana geldiğinde RMU, arızalı bölümün bağlantısını hızla kesebilir. Ses devreleri gücü çift yönlü olarak iletmeye devam edebilir, tüm alan boyunca elektrik kesintilerini önleyebilir ve kentsel dağıtım ağlarının güç kaynağı stabilitesini büyük ölçüde artırabilir; bu, onu sıradan yüksek voltajlı anahtar kabinlerinden ayıran temel işlevidir.

II. Beş Temel Ürün Özellikleri

1. Kurulum alanından tasarruf sağlayan kompakt kabin tasarımı
Modüler entegre yapısıyla toplam hacmi, geleneksel yüksek gerilim şalter dolaplarından çok daha küçüktür. Doğrudan yol yeşil bantlarına, kablo kuyularına ve sıkışık yer altı güç dağıtım odalarına monte edilebilir; bu da onu şehirlerde yer sıkıntısı olan dış mekan güç dağıtım noktaları için ideal kılar.

2. Olağanüstü güvenlik performansına sahip çoklu isteğe bağlı yalıtım ortamı
Pazar, SF6 gaz yalıtımlı, kuru hava çevre dostu gaz yalıtımlı, katı yalıtımlı ve hava yalıtımlı ürünler dahil olmak üzere çeşitli tipler sunmaktadır. Tamamen kapalı kabin yapısı, IP67 koruma sınıfı ile su geçirmez ve toz geçirmez olup, 24 saat dış mekanda çalışma için yağmur, kum, nem ve kıyı tuzlu sisinden kaynaklanan erozyona dayanıklıdır.

3. Hızlı arıza izolasyonlu halka güç kaynağı
Çift güçlü halka anahtarlamayı destekler. Tek bir branşmanda arıza oluştuğunda ünite, diğer kullanıcıların güç beslemesini kesintiye uğratmadan arızayı anında kilitleyip izole eder; bu da onu eski kentsel alanlardaki elektrik şebekesinin iyileştirilmesi ve yenilenmesi için vazgeçilmez kılar.

4. Uzun süreli bakım gerektirmeyen performansa sahip basit yapı
Gaz yalıtımlı RMU'ların dahili bileşenleri, ortam havası tarafından oksitlenmez ve günlük denetim iş yükünü azaltır. Mekanik yük anahtarları yüksek dayanıklılığa sahiptir ve sık anahtarlama işlemlerine dayanabilir.

5. Birincil-ikincil entegrasyon aracılığıyla akıllı yükseltme desteği
Yeni akıllı RMU'lar sıcaklığı, gaz basıncını ve hat arıza sinyallerini uzaktan izlemek için sensör terminalleriyle donatılmıştır. Akıllı şebeke arka uç sistemleriyle uyumlu olup, gözetimsiz çalışmayı ve otomatik arıza alarmlarını mümkün kılarak, güç dağıtımının akıllı dönüşüm eğilimine uyum sağlar.

III. Ana Uygulama Senaryoları

● Eski kentsel bölgelerde yer altı kablolarının yenilenmesive belediye yolları boyunca dış mekan elektrik dağıtım halka ağları

● Konutlar ve ticari kompleksler için yüksek gerilim güç dağıtım ünitelerive yer altı otoparkları

● Giriş ve çıkış şalter dolaplarıkutu tipi trafo merkezlerinin içinde

● 10kV şebekeye bağlı güç dağıtımıfotovoltaik enerji santralleri ve dağıtılmış enerji depolama projeleri için

● Endüstriyel parklar, sanayi bölgeleri ve madenler için güç kaynağı sistemlerinin desteklenmesive otoyol altyapısı

● Kıyı caddeleri, kasabalar ve kırsal alanlardaki dış halka güç kaynağı noktaları;korozyon önleyici dolaplar zorlu çalışma ortamlarına uyum sağlar

IV. Standart Günlük Bakım Yöntemleri

1. Kabinin dışını düzenli olarak inceleyindolap kapılarındaki göçükler, korozyon veya eskimiş/hasarlı sızdırmazlık şeritleri için; Paslanmayı ve su girişini önlemek için aşınmış boyayı onarın.

2. Gaz odası basıncını periyodik olarak kontrol edinGaz yalıtımlı modellerin kullanımı ve düşük basınç sızıntısı alarmlarına anında müdahale edilmesi.

3. Sorunsuz anahtarlama performansını tekrar tekrar test edinYük şalterlerinin ve topraklama şalterlerinin temizliğini yapın ve kabin içerisinde biriken toz ve pislikleri temizleyin.

4. Kablo bağlantılarının sıcaklığını kontrol edinGevşek ve aşırı ısınmış kablo terminalleri gibi gizli tehlikeleri ortadan kaldırmak için.

5. Düzenli izolasyon dayanım gerilimi testleri yapınve akıllı izleme terminallerinin ve arıza göstergelerinin normal şekilde çalıştığını doğrulayın.

V. Endüstri Gelişim Trendi

Çift Karbon politikasının yönlendirdiği çevre dostu kuru hava yalıtımlı RMU'lar yaygın bir popülerlik kazanıyor. Üstün çevresel performans için yalıtım ortamı olarak geleneksel sera gazı sülfür hekzaflorürün yerine temiz havayı kullanırlar. Bu arada, birincil-ikincil entegrasyon, minyatürleştirme ve zeka ana endüstri yönelimleri haline geldi ve RMU'lar kentsel akıllı dağıtım ağlarının inşası için güvenilir destek sağlamaya devam ediyor.
