Kalıcı Mıknatıslı Senkron İnvertör

Deyan Elektrik, Avrupa ve Amerika pazarlarında iyi fiyat avantajı ve geniş kapsama alanına sahip, entegre Ar-Ge, üretim ve hizmet sunan profesyonel bir endüstriyel elektrik tedarikçisidir. LNC860E Kalıcı Mıknatıslı Senkron İnvertörü, gelişmiş vektör kontrolüne ve istikrarlı kaliteye sahiptir. Toplu satın almaya uygun olup CNC merkezleri gibi üst düzey senaryolara hizmet ederek hassas ve güvenilir motor hızı regülasyonu sağlar.

Talep Gönder

Ürün Açıklaması

LNC860E serisi Sabit Mıknatıslı Senkron İnvertörler, genel amaçlı yüksek performanslı vektör frekans dönüştürücülerdir ve esas olarak üç fazlı AC senkron motorların hızını ve torkunu kontrol etmek ve ayarlamak için kullanılır. 32 bitlik bir DSP yongası kullanır ve kapalı döngü vektör kontrolü, açık döngü vektör kontrolü ve tork kontrolü gibi yerleşik çekirdek kontrol algoritmalarına sahiptir ve kalıcı mıknatıslı senkron motorların daha yüksek performans ve daha yüksek hassasiyetle sürücü kontrolünü sağlar. Düşük hızlarda yüksek tork çıkışı sağlar, iyi dinamik özelliklere sahiptir, son derece güçlü bir aşırı yük kapasitesine sahiptir ve çeşitli PG kartlarını destekler. Ürünün güvenilirliğini ve çevreye uyarlanabilirliğini geliştirirken aynı zamanda müşteri kullanılabilirliği ve endüstri uzmanlaşmasına yönelik tasarımı da güçlendirir. Daha optimize edilmiş işlevler, daha esnek uygulamalar ve daha istikrarlı performansla, enjeksiyon kalıplama makineleri, hava kompresörleri, orta ila yüksek güçlü servo sistemleri, CNC işleme merkezleri, kaldırma ekipmanları ve tekstil ekipmanları gibi orta ila üst düzey uygulama senaryolarında yaygın olarak kullanılabilir. Bu Kalıcı Mıknatıslı Senkron İnvertör, standart olarak 485 iletişim fonksiyonuyla birlikte gelir ve 22kW ve altındaki güç, bir frenleme ünitesiyle standart olarak gelir. Güç aralığı: 0,75kW~400kW-380V.

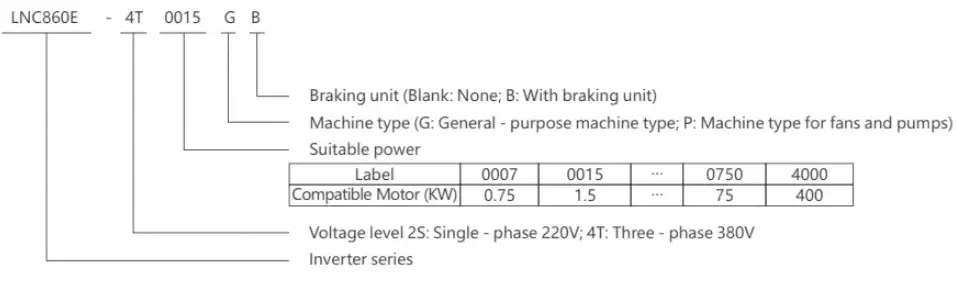

Modelin anlamı

LNC860E Permanent Magnet Synchronous Inverter

Ürün özellikleri

▲Sabit mıknatıslı senkron motorlar için açık döngü ve kapalı döngü vektör kontrolü Çeşitli kodlayıcıları destekler: ABZ artımlı, UVW artımlı ve çözümleyici
▲Geniş voltaj girişi, otomatik çıkış voltajı regülasyonu (AVR), anlık güç kaybı sırasında kesintisiz çalışma, daha güçlü uyarlanabilirlik
▲Çeşitli frekans ayarlama yöntemlerini destekler: dijital ayar, analog miktar ayarı, PID ayarı, RS485 iletişim ayarı
▲Hız izleme fonksiyonuyla sorunsuz başlatma ve kararlı çalışma
▲Enerji tasarrufu için DC veriyolunu paylaşabilir
▲Düşük gürültü ve güçlü parazit önleme özelliği
▲Güçlü aşırı yük kapasitesi, nominal torkun %150'si 60 saniye boyunca çalışabilir
▲Hızlı yanıt, güçlü uyarlanabilirlik ve kolay hata ayıklama özelliklerine sahip yerleşik gelişmiş PID algoritması
▲16 - adım hız kontrolü, zamanlama, sabit hız ve yön kontrolü gibi çok işlevli mantık kontrolü elde etmek için basit PLC
▲Çoklu koruma fonksiyonları: aşırı voltaj, aşırı akım, aşırı yük, aşırı ısınma vb.
▲Çince ve İngilizce LCD panel ekranını ve çalışmasını destekler Profibus - DP ve MODBUS iletişimini destekler
▲Yapısal olarak bağımsız bir hava kanalı tasarımı benimser, fan iyi ısı dağıtma performansıyla serbestçe sökülebilir

İsim plakası talimatları

MODELİ:	LNC860E-4T0040GB/4T0055PB
GÜÇ:	4KW9A/5,5K
GİRİŞ:	3PH AC380V 50HZ/60HZ
ÇIKTI:	3PH AC0V-380V 0HZ-400HZ
:	Barkod

Teknik özellikler

Öğe		Şartname
Kontrol özellikleri	Çıkış frekansı	0-500Hz
	Taşıyıcı frekansı	0,8kHz~12kHz. Taşıyıcı frekansı yük özelliklerine göre otomatik olarak ayarlanabilir
	Çıkış frekansı çözünürlüğü	0,01 Hz
	Kontrol modu	Açık döngü vektör kontrolü (SVC) V/F kontrolü Kapalı döngü vektör kontrolü (FVC)
	Tork özellikleri	Tork telafisi ve kayma telafisi ile başlangıç torku 0,25Hz'de (SVC) %150'ye ulaşabilir.
	Tork kontrol doğruluğu	±%5(FVC)
	Durmayı önleme eylem kriteri	Nominal akımın yüzdesi olarak %20 ile %250 arasında ayarlayın
	Hız düzenleme aralığı	1:100(SVC) 1:1000(FVC)
	Hız stabilizasyon doğruluğu	±%0,5(SVC) ±%0,02(FVC)
	Aşırı yük kapasitesi	Bir dakika boyunca nominal çıkış akımının %150'si
	V/F eğrisi	Dört mod: doğrusal; çok noktalı tam V/f ayrımı; eksik V/f ayrımı
	Hızlanma ve yavaşlama eğrisi	Doğrusal veya S-eğrisi hızlanma ve yavaşlama modları; dört hızlanma ve yavaşlama süresi; hızlanma ve yavaşlama zaman aralığı 0,1~6500,0s
	DC frenleme	DC frenleme frekansı.0.00Hz~maksimum frekans.Frenleme süresi:0.0s~36.0s, frenleme eylemi akım değeri:%0.0~%100.0
	Yavaş hareket kontrolü	Jog frekans aralığı:0,00Hz~maksimum frekans, jog hızlanma ve yavaşlama süresi 0,1s~6500,0s
	Basit PLC, çok adımlı hızlı çalışma	Dahili PLC veya kontrol terminalleri sayesinde 16 adıma kadar hızlı çalışma elde edilebilir
	Dahili PID	Proses kontrolü kapalı döngü kontrol sistemini kolayca gerçekleştirebilir
	Otomatik voltaj regülasyonu (AVR)	Şebeke voltajı değiştiğinde, otomatik olarak sabit bir çıkış voltajını koruyabilir
	Hızlı akım sınırlama fonksiyonu	Aşırı akım arızalarını en aza indirin ve frekans dönüştürücünün normal çalışmasını koruyun
Çalışma özellikleri	Çalıştırma komut kanalı	Üç kanal: operasyon paneli tarafından verilir, kontrol terminalleri tarafından verilir, seri iletişim portu tarafından verilir. Çeşitli şekillerde değiştirilebilir.
	Frekans kaynağı	On frekans kaynağı: panel düğmesiyle verilir, çalışma paneliyle verilir, analog voltajla verilir, analog akımla verilir, RS485 iletişimi tarafından verilir, çeşitli şekillerde değiştirilebilir
	Yardımcı frekans kaynağı	On yardımcı frekans kaynağı. Yardımcı frekans ince ayarını ve frekans sentezini esnek bir şekilde gerçekleştirebilir.
	giriş terminalleri	Biri yüksek hızlı darbe girişi olarak kullanılabilen altı dijital giriş terminali. İki analog giriş kanalı, Al1:giriş aralığı0~+10V,Al2:giriş aralığı0~+10V/0-20mA
	Çıkış terminalleri	Ayarlanan frekans ve çıkış frekansı gibi fiziksel büyüklüklerin çıkışını gerçekleştirebilen, OkHz~50kHz'den kare dalga sinyali üretebilen bir yüksek hızlı darbe çıkış terminali. Açık drenaj tipi olarak seçilebilir Bir dijital çıkış terminali Bir röle çıkış terminali İki analog çıkış terminali: Çıkış frekansı/akım/gerilim/frekans komutu/dönme hızı/güç faktörü sinyallerinin çıkışını gösterebilen OV~10V/0-20mA
Ekran ve klavye kullanımı	LED ekran	8 fonksiyon tuşu, 5 haneli 7 segmentli LED ve ileri dönüş, geri dönüş, sıfırlama, durdurma, joglamanın yanı sıra parametre ayarı ve ekranı gerçekleştirebilen 5 durum LED göstergesi ile donatılmıştır.
Ekran ve klavye kullanımı	Koruma fonksiyonu	Güç açıldığında motor kısa devre tespiti, giriş ve çıkış faz kaybı koruması, aşırı akım koruması, aşırı voltaj koruması, düşük voltaj koruması, aşırı ısınma koruması, aşırı yük koruması vb.
Çevre	Başvuru yeri	İç mekanlarda, doğrudan güneş ışığına maruz kalmayan, tozdan, aşındırıcı gazlardan, yanıcı gazlardan, yağ buharından, su buharından, damlayan su veya tuzdan vb.
	Rakım	1000 m'den az
	Ortam nemi	-10°C~+40°C(Ortam sıcaklığı 40°C~50°C arasında olduğunda, değer kaybı işlemi gereklidir)
	Nem	%95'ten az bağıl nem, su damlacığı yoğunlaşması olmadan
	Titreşim	5,9 m/s²'den (0,6 g) az
	Depolama sıcaklığı	-20°C~+60°C

LNC860E Permanent Magnet Synchronous Inverter
