Çıkarılabilir Şalter Kabini Taslağı

Deyan Electric, endüstriyel elektrikli cihazlarda zengin üretim tecrübesine sahip profesyonel bir tedarikçidir. Çıkışlı Outline şalter dolabı, 660 V'a kadar nominal çalışma voltajına sahip modüler bir çekmece tasarımına sahiptir. Bölmeli yapısı güvenli çalışmayı sağlarken, standartlaştırılmış fonksiyonel üniteler güç dağıtımı ve motor kontrol uygulamaları için esnek konfigürasyon sağlar.

Talep Gönder

Ürün Açıklaması

Çıkarılabilir şalter dolabı Outline, güç kaynağı ve motorların merkezi kontrolü için 380V veya 660V gerilime, 50Hz frekansa, 5000A veya daha az nominal akıma sahip AC üç fazlı dört telli veya beş telli sistemler için bir dağıtım sistemi olarak enerji santrallerinde, metalurjik haddehanelerde, petrokimya tesislerinde, hafif sanayi ve tekstil fabrikalarında, limanlarda ve rıhtımlarda, otellerde ve misafirhanelerde vb. yaygın olarak kullanılır.

Çıkarılabilir şalter kabini Outline by extractor kapsamlı tip testlerinden geçmiş ve CCC sertifikası almıştır. Aşağıdaki standartlara uygun, yüksek kalitede monte edilmiş alçak gerilim şalter dolabıdır:

Ulusal Standart GB7251.1-2005 "Alçak Gerilim Şalt Muhafazaları" ve Uluslararası Standart IEC60439.1-1992 "Alçak Gerilim Şalt Donanımı ve Kontrol Ekipmanı".

Ürün Parametresi (Şartname)

Kategori	Şartname
Temel Parametreler
Nominal Çalışma Gerilimi	400V / 660V
Nominal Yalıtım Gerilimi	690V
Nominal Frekans	50 Hz
Elektriksel Özellikler
Ana Bara Anma Akımı	≤5000A
Tepe Dayanım Akımı	176kA (minimum 0,1 saniye için)
Kısa Süreli Dayanım Akımı	100kA (minimum 1 saniye için)
Koruma Derecesi
Muhafaza	IP30 (standart)
İç Bölmeler	IP40 (işlevsel birimler için)
Mekanik Özellikler
Mekanik Ömür	Çekme mekanizması: ≥1.000 işlem
	Devre kesici: ≥10.000 işlem
Standartlara Uygunluk	IEC 61439-1/2, GB 7251.1
Çevre Koşulları
Ortam Sıcaklığı	-5°C ila +40°C
Bağıl Nem	≤%95 (yoğuşmasız)
Rakım	≤2000m
Ana Bileşenler
Devre Kesiciler	Standart kalıplanmış kutulu devre kesicilerle uyumlu
Koruma Cihazları	Çeşitli dijital röleleri ve izleme cihazlarını destekler
Özel Özellikler
Kilitleme Sistemi	Güvenli çalışma için mekanik ve elektriksel kilitler
İletişim	Opsiyonel iletişim arayüzü (Modbus, Profibus)

Ürün Özelliği ve Uygulaması

Gelişmiş Modüler Çekmeceli Tasarım

Kapsamlı Güvenlik Koruma Sistemi

Yüksek Performanslı Elektriksel Parametreler

Sağlam Yapısal Bütünlük

Esnek Yapılandırma Yeteneği

Başvuru Siteleri

◇ Kompakt ikincil trafo merkezleri

◇ Küçük sanayi ve madencilik işletmeleri

◇ Rüzgar santralleri

◇ Oteller, alışveriş merkezleri, ofis binaları, ticari merkezler vb.

◇ C- Yük anahtar ünitesi

◇ D-Direct kablo bağlantı ünitesi

◇ Topraklama anahtarlı De- Direct kablo bağlantı ünitesi

◇ F- Yük ayırıcı-sigorta kombinasyon ünitesi

◇ V- Vakumlu devre kesici ünitesi

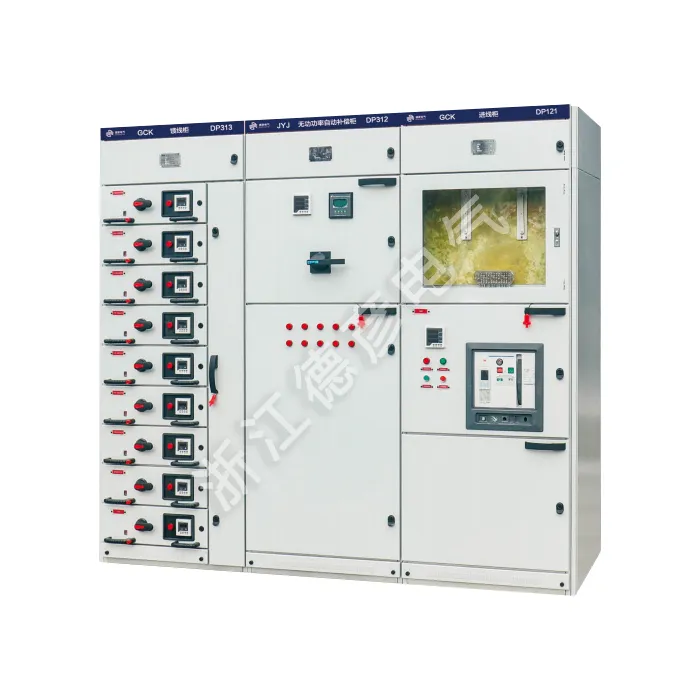

Extractable Switch Cabinet Outline By Extraction
