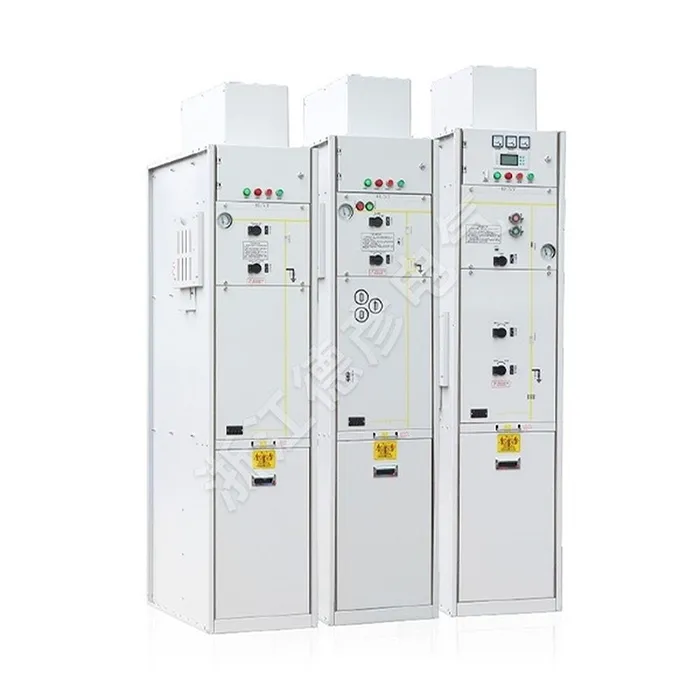

Halka Ana Ünite Şalt Cihazı

Deyan Electric, entegre Ar-Ge, üretim ve hizmete sahip profesyonel bir endüstriyel elektrik tedarikçisidir. Halka Ana Ünite şalt sistemi, orta gerilim şebekeleri için kompakt, sızdırmaz bir ikincil dağıtım ünitesidir. "Halka" konfigürasyonunda verimli yük anahtarlaması ve arıza izolasyonu sağlayarak kesintileri en aza indirerek güvenilir güç kaynağı sağlar. Temel özellikleri arasında modüler tasarım, SF6 veya vakum yalıtımı ve kentsel ve endüstriyel uygulamalar için artırılmış güvenlik yer alır.

Talep Gönder

Ürün Açıklaması

Ring ana ünite şalt cihazı Ürün Tanıtımı, çoğu 36–40,5kV dağıtım ağının uygulama gereksinimlerini karşılayan 10 standart konfigürasyon seçeneği sunar. Kompakt bir şalt sistemi olarak XGN-40.5, seçilen fonksiyonel ünitelerin neredeyse her türlü kombinasyonunu mümkün kılar.

Halka ana ünite şalt sistemi, 36–40,5kV ikincil dağıtım ağları için eksiksiz bir anahtarlama çözümü sunan arayüzlere ve kullanıcı arayüzlerine sahiptir.

Paslanmaz çelik gaz odası SF6 gazıyla doldurulmuş olup, tüm canlı parçaları ve anahtarları dış ortamdan tamamen yalıtmaktadır. Bu tamamen yalıtılmış sistem, dahili anahtarları ve tüm canlı parçaları harici çevresel değişikliklerden koruyarak yüksek güvenilirlik, personel güvenliği ve neredeyse hiç bakım gerektirmeyen çalışma sağlar.

Ürün Parametresi (Şartname)

● Vakum Şalt Sistemi Ana Teknik Parametreler

İsim	Birim	sayısal değer
Nominal gerilim	kV	40.5
Nominal akım	A	1250 1600 2000
Nominal frekans	Hz.	50
Nominal Kısa Süreli Dayanım Akımı	KA	20 25 31,5
Nominal Tepe Dayanım Akımı	KA	50 63 80
Nominal Güç Frekansı Dayanım Gerilimi	KV	95/1 dk
Anma Yıldırım Darbe Dayanım Gerilimi	KV	185
Nominal Kısa Devre Süresi	S	4
Koruma Derecesi		IP3X

● Vakumlu Devre Kesici Anahtar Teknik Parametreler

İsim	Birim	sayısal değer
Nominal gerilim	KV	40.5
Nominal frekans	HZ	50
Nominal Güç Frekansı Dayanım Gerilimi	KV	95/1 dk
Anma Yıldırım Darbe Dayanım Gerilimi	KV	185
Nominal akım	A	1250 1600 2000
Nominal Kısa Süreli Dayanım Akımı	KA	20 25 31,5
Nominal Kısa Süreli Kesme Akımı	KA	20 25 31,5
Nominal Tepe Dayanım Akımı	KA	50 63 80
Nominal Kısa Devre Süresi	Bayan	4
Açılış zamanı	Bayan	30 ≤ t≤ 60
Kapanış zamanı	s	50 ≤ t≤ 100
Nominal Kısa Devre Kesme Akımı Çevrimleri	Saniye	20
Mekanik ömür	Saniye	10000
Koruma Derecesi		IP43

Ürün Özelliği ve Uygulaması

Maksimum Güvenlik ve Personel Koruması

Eşsiz Güvenilirlik ve Çevresel Direnç

Kompakt ve Yerden Tasarruf Sağlayan Tasarım

Operasyonel Esneklik ve Geleceğe Hazırlama

Başvuru Siteleri

◇ Kompakt ikincil trafo merkezleri

◇ Küçük sanayi ve madencilik işletmeleri

◇ Rüzgar santralleri

◇ Oteller, alışveriş merkezleri, ofis binaları, ticari merkezler vb.

◇ C- Yük anahtar ünitesi

◇ D- Direkt kablo bağlantı ünitesi

◇ Topraklama anahtarlı De- Direct kablo bağlantı ünitesi

◇ F- Yük ayırıcı-sigorta kombinasyon ünitesi

◇ V- Vakumlu devre kesici ünitesi

Üretim detayları

Ring Main Unit Switchgear
